Saf Nikel Sekmeleri Farklı Pil Hücresi Aralığı İçin Nasıl Özelleştirilebilir?

Standart nikel şeritler genellikle pil paketi tasarımcılarını verimsiz düzenlere zorlar. Bu sınırlama karmaşık yapılar sırasında belirgin hale gelir. E-bisikletler, elektrikli kaykaylar ve özel enerji depolama sistemleri gibi yüksek deşarjlı uygulamalar, standart olmayan hücre aralığı gerektirir. Kullanıma hazır rulolar tasarım esnekliğini sınırlar ve termal performansı büyük ölçüde kısıtlar.

Genel rulolardan özelleştirilmiş sekmelere geçiş dikkatli bir mühendislik gerektirir. Katı elektrik gerekliliklerini termal yönetim sınırlamalarıyla dengelemeniz gerekir. Montaj kısıtlamaları aynı zamanda nihai tasarım tercihlerinizi de belirler. Zayıf bir bağlantı, mükemmel şekilde dengelenmiş bir pil paketini bozar. Tehlikeli yerel sıcak noktaları önlemek için bu bağlantıları hassas bir şekilde tasarlamanız gerekir.

Bu kılavuz, özel akü bağlantılarının tasarlanması için mühendislik kriterlerini açıklamaktadır. Kapasite ihtiyaçlarını, yerleşim geometrilerini ve punta kaynağı gerçeklerini araştırıyoruz. Bir sonraki projeniz için malzemeleri nasıl doğru şekilde belirleyeceğinizi öğreneceksiniz. Düzgün boyutlandırılmış sekmelerin tedarik edilmesi, tüm enerji depolama sisteminizde güvenlik ve en yüksek performansı sağlar.

Temel Çıkarımlar

• Özel Şekilli Ara Bağlantılar, standart merdiven veya kademeli rulo şeritlerin yapısal ve elektriksel darboğazlarını ortadan kaldırır.
• Şerit kalınlığı ve genişliğinin değerlendirilmesi kritik öneme sahiptir: belirli bir hücre aralığı için genişliğin maksimuma çıkarılması genellikle standart şeritlerin istiflenmesinden daha iyi termal dağılım sağlar.
• Özel takımlar önceden CAD planlaması gerektirir, ancak yüksek hacimli paket montajı sırasında nokta kaynak arıza oranlarını önemli ölçüde azaltır.
• Kaplamalı çelik alternatifleri yüksek çekme senaryolarında ciddi direnç ve korozyon riskleri oluşturduğundan malzeme saflığının (%99,6 + saf nikel) doğrulanması önemlidir.

Mühendislik Zorluğu: Standart Aralık Paket Tasarımını Kısıtladığında

Standart 18650 ve 21700 nikel rulolar doğrusal, tek biçimli hücre tutucuları varsayar. Bu genel yuvarlanmalar mühendisleri katı, düz çizgili düzenlere zorlar. Yüksek yoğunluklu paket tasarımları sıklıkla ofset, petek veya kavisli yapılar gerektirir. Özel muhafazalar nadiren mükemmel dikdörtgenlere uyum sağlar. Pil geometrisini belirli muhafaza alanlarına sorunsuzca uyacak şekilde uyarlamanız gerekir. Bu senaryolarda jenerik şeritler tamamen başarısız olur. Düzensiz açılarda güvenli bir şekilde gezinemezler.

Düzensiz aralıklar için genel şeritlerin kullanılması ciddi mühendislik risklerine yol açar. Düz şeritleri açılı yollara bükerek nokta kaynaklarını fiziksel olarak zorlarsınız. Kurulumcular genellikle garip boşlukları kapatmak için genel şeritleri üst üste bindirir. Üst üste binme elektrik direncini önemli ölçüde artırır. Ayrıca toplam paket yüksekliğini gereksiz yere arttırır. Bu örtüşme, paralel gruplarınız arasında eşit olmayan akım dağılımına neden olur. Düzensiz akım çekimi, belirli hücreleri diğerlerinden daha hızlı bozar. Paketinizin tamamı erken kapasite kaybına uğrar.

Başarılı bir özel ara bağlantı, değişken boşlukları zahmetsizce kapatmalıdır. Bağlantılar boyunca mekanik gerilimden tamamen kaçınılmalıdır. Malzeme gerekli sürekli ve tepe akımını taşımalıdır. Maksimum deşarj olayları sırasında güvenli bir şekilde termal limitler dahilinde kalmalıdır. Son olarak şerit, her hücre terminaline tam olarak yaslanmalıdır. Gömme oturma, otomatik veya manuel punta kaynağının tutarlı bir şekilde başarılı olmasını sağlar. Terminal ile metal arasındaki herhangi bir hava boşluğu, başarısız bir kaynağı garanti eder.

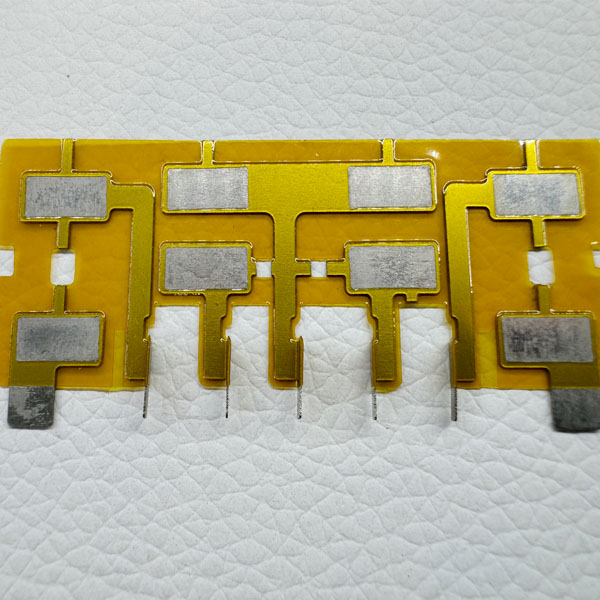

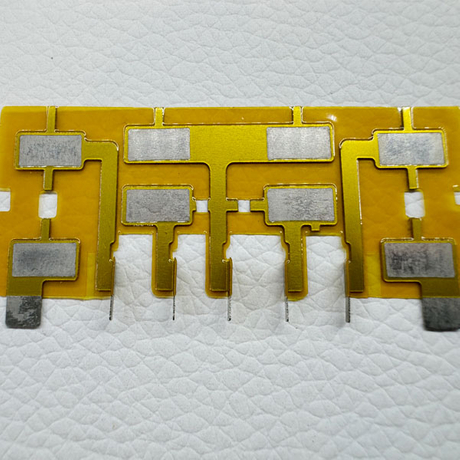

Özel Şekilli Ara Bağlantılar: Değişken Aralıklara Yönelik Tasarım Yaklaşımları

Değişken aralıklara yönelik tasarım yaklaşımları iki farklı çözüm kategorisine ayrılır. Üretim hacminize göre doğru üretim yöntemini seçmelisiniz. Damgalama, yüksek hacimli montaj hatlarına mükemmel şekilde uyar. Üreticiler belirli çok hücreli düzenler için özel kalıplar oluşturur. 4P veya 6P kademeli blok kalıbı tasarlayabilirsiniz. Damgalama, hücre aralığı kalıcı olarak kilitli kaldığında en iyi sonucu verir. Takım maliyetleri önceden yüksektir. Ancak seri üretim sırasında birim başına maliyetler önemli ölçüde düşer.

Lazer ve su jeti ile kesme tamamen farklı bir amaca hizmet eder. Bu kesme yöntemleri prototip oluşturma aşamasına hakimdir. Sıfır takım maliyeti gerektirirler. Termal kısıtlamaları hızlı bir şekilde test edebilirsiniz. Yeni pil muhafazalarının fiziksel donanımını doğrudan doğrulayabilirsiniz. Bu adım daha sonra pahalı damgalama kalıbı hatalarını önler. Mühendislik ekipleri yinelemeli testler için bu hızlı geri dönüş yöntemlerine güveniyor.

Yerleşim Geometrileri

Yerleşim geometrileri dikkatli mekansal planlama gerektirir. Ofset ve petek yönlendirme, enerji yoğunluğunu güvenli bir şekilde maksimuma çıkarır. İç içe geçmiş silindirik hücreleri barındıracak açılı köprüler tasarlarsınız. Bu teknik muhafaza içindeki ölü alanı en aza indirir.

• Petek Yönlendirme: Hücreleri birbirine sıkı bir şekilde yuvalar. Genel paket ayak izini azaltır. Bağlantı köprülerinde hassas açısal kesimler gerektirir.
• Ofset Yönlendirme: Paralel grupları hafifçe kaydırır. Hücreleri üçgen veya kavisli çerçevelere güvenli bir şekilde yerleştirir.

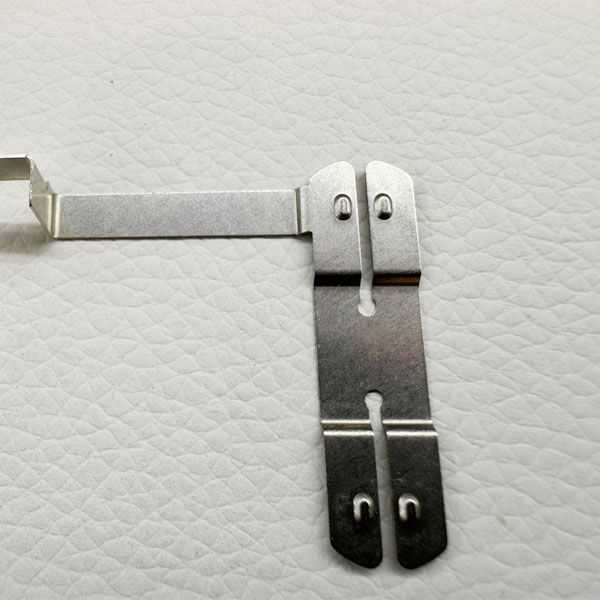

Oluklu köprüler mekanik güvenilirliğe başka bir katman daha ekler. Hücre bağlantıları arasına özel kabartma yarıklar eklersiniz. Bu önceden kesilmiş yarıklar kaynak akımını hücre kasası boyunca doğru şekilde yönlendirir. Akımın üst yüzeyden geçmesini engellerler. Oluklu köprüler ayrıca paketin genişletilmesi sırasında hafif bir esnemeye izin verir. Pil hücreleri şarj döngüleri sırasında hafifçe şişer. Saf Nikel Tırnaklar Özel Şekilli Ara Bağlantılar, bu minimum hareketi, nokta kaynaklarını yırtmadan zarif bir şekilde emer.

Genişlik için Boyutlandırma: Kalınlık, Genişlik ve Katmanlama İkilemi

Fiziksel alanı elektrik talebiyle eşleştirmek hassas hesaplamalar gerektirir. Kalınlığı ve genişliği aynı anda değerlendirmelisiniz. Sıkı hücre aralığı, maksimum köprü genişliğinizi kesinlikle sınırlar. Yoğun petek paketlerde şerit genişliğini arttırmak fiziksel olarak imkansız hale gelir. Gerekli amperi taşımak için kalınlığı arttırmalısınız. 0,15 mm"den 0,2 mm"ye veya 0,3 mm"ye geçmek montaj sürecinizi tamamen değiştirir. Daha kalın malzemeler nokta kaynakçının kapasitesini doğrudan etkiler.

Tek katmanlı mı çift katmanlı mı tartışması paket yapıcılar arasında sıklıkla ortaya çıkıyor. Kalın tek katmanlar daha düşük elektrik direnci sağlar. Üstün termal kütle dağılımı sunarlar. Ancak güçlü endüstriyel nokta kaynakçılara ihtiyaç duyarlar. Kaynakçının kalın nikele tamamen nüfuz etmesi gerekir. Hassas hücre terminalinde aşırı ısı oluşumunun önlenmesi gerekir.

İnşaatçılar genellikle geçici bir çözüm olarak çift katmanları istiflerler. Ekipmanları kalın Özel Saf Nikel Tırnakları doğrudan kaynaklayamadığı zaman bunu yaparlar. Bu uygulamaya ilişkin şeffaflık hayati önem taşımaktadır. Çift katmanlama ciddi yapısal riskler doğurur. Yığılmış katmanlar arasında görünmez soğuk kaynaklarla karşı karşıya kalırsınız. Yüksek akım çekimi sırasında üst şeridin altında sessizce mikro ark oluşur. Tek katmanlı özel sekmeler üstün mühendislik tercihi olmaya devam ediyor. Optimize edilmiş köprü genişlikleri akımı güvenli bir şekilde yönetir.

Kapasite Konfigürasyonu Karşılaştırması

Montaj Gerçekleri: Punta Kaynağı ve Mekanik Gerilim

Özel geometriler yalnızca güvenilir bir şekilde takıldığında iyi çalışır. Punta kaynağı saf nikel, belirgin fiziksel zorluklar doğurur. Nikel kaplı çelik, yüksek elektrik direnci nedeniyle kolayca kaynak yapılır. Saf nikel bunun yerine elektriği oldukça verimli bir şekilde iletir. Bu yüksek iletkenlik, lokal ısı üretmek için önemli ölçüde daha fazla enerji gerektirir. Kaynakçının anında uygun bir kaynak külçesi oluşturması gerekir. Özel tasarımlar kaynakçı sınırlamalarınızı dikkate almalıdır. Kaynak makinenizin kapakları 0,15mm kapasitede ise 0,3mm malzemeyi belirtemezsiniz.

Titreşim başka bir büyük arıza noktasını daha ortaya çıkarır. Sert bağlantılar sürekli yüksek titreşim altında yırtılır. Elektrikli kaykaylar her gün şiddetli yol darbelerine maruz kalıyor. E-bisikletler sürekli yüksek frekanslı konuşmayı emer. Tasarım hafifletme, pil paketini büyük arızalardan kurtarır.

1. Titreşim profilini değerlendirin: Muhafazanızın dayanacağı maksimum fiziksel şoku belirleyin.
2. Gerilim giderme eğrileri ekleyin: CAD dosyasını yuvarlatılmış S-bükümleri içerecek şekilde değiştirin.
3. Kıvrımları doğru şekilde konumlandırın: Bu eğrileri uzak hücreler arasındaki köprü bölümüne yerleştirin.
4. Esnek noktayı test edin: Bükülmenin kaynak noktası yerine S eğrisinde gerçekleştiğinden emin olun.

Bu S-bükülmeleri kinetik enerjiyi güvenli bir şekilde emer. Metalin sonsuz derecede esnemesine izin veriyorlar. Bu kasıtlı esneklik, kırılgan nokta kaynaklarını korur. Terminal bağlantılarını mekanik zorlanmalardan tamamen izole eder.

Üretime Prototipleme: Özel Saf Nikel Sekmelerinizi Belirleme

Bir tedarikçiyi değerlendirmek katı bir kısa liste mantığı gerektirir. Önce malzemenin saflığını doğrulamanız gerekir. Tedarikçinin uygun malzeme test raporlarını (MTR"ler) sağladığından emin olun. Bu belgeler minimum %99,6 saflığı (N6/N4 sınıfı) garanti etmelidir. İkincil doğrulamayı bağımsız olarak gerçekleştirmelisiniz. Tuzlu su testleri kaplanmış çelikteki pasın birkaç gün içinde ortaya çıktığını ortaya koyuyor. Taşlama testleri farklı kıvılcım desenleri göstermektedir. Saf metal neredeyse hiç kıvılcım çıkarmaz. Kaplamalı çelik anında parlak kıvılcımlar saçıyor.

CAD hazırlığı kesin boyutlandırma gerektirir. Kesinlikle toleranslı DXF veya STEP dosyaları hazırlayın. Yuva genişliklerine ilişkin toleransları açıkça belirtin. Merkezden merkeze delik aralığı hücre tutucularınızla tam olarak eşleşmelidir. Enjeksiyonla kalıplanmış tutucular farklı üretim partileri arasında biraz farklılık gösterir. CAD çizimini tamamlamadan önce gerçek fiziksel tutucularınızı ölçmelisiniz.

Uygulanabilir sonraki adımlar projenin başarısını garanti eder. Önce küçük bir grup lazer kesim prototip isteyin. Direnç testi için bu ilk prototipleri kullanın. Sahte hücreler üzerinde nokta kaynak parametrelerinizi mükemmel şekilde ayarlayın. Köprü genişliğinin en yüksek deşarj akımınızı güvenli bir şekilde yönettiğini doğrulayın. Pahalı damgalama kalıplarını devreye almadan önce bu doğrulama adımlarını iyice tamamlayın.

Çözüm

Özel yerleşimlere geçiş, pil paketi üretimi için kritik bir olgunlaşma noktasına işaret ediyor. Genel parçaları karmaşık muhafazalara sığdırmaya zorlamayı bırakırsınız. Odağınızı doğrudan termal ve elektrik verimliliğini optimize etmeye kaydırırsınız. Ara bağlantı geometrisini hücre aralığınızla tam olarak eşleştirmek yapısal zayıf noktaları ortadan kaldırır. Üretim alanındaki genel montaj süresini önemli ölçüde azaltır.

Özel olarak tasarlanmış şekiller, sürekli akımı her paralel gruba eşit şekilde dağıtır. Bu hassasiyet, akü sisteminizin toplam ömrünü uzatır. Lokalize sıcak noktaların neden olduğu erken hücre bozulmasını önler. Bugün bir malzeme mühendisliği uzmanıyla iletişime geçin. Takım maliyetlerini ve teslim sürelerini değerlendirmek için CAD tasarımlarınızı gönderin. Bir sonraki yüksek deşarjlı paketinizi baştan sona doğru şekilde optimize edin.

SSS

S: Özel şekilli ara bağlantılar için genellikle gereken minimum sipariş miktarı (MOQ) nedir?

C: Lazer kesimli prototipler genellikle MOQ gerektirmez veya çok düşük bir minimum (örn. 50 parça) gerektirmez. Sıfır takım ücreti taşıyorlar. Damgalı üretim çalışmaları önemli miktarda ön takım ücreti gerektirir. Damgalama üreticileri, kalıp oluşturma maliyetlerini dengelemek için MOQ"ları genellikle 5.000 ila 10.000 parça arasında belirler.

S: Özel hücre aralığım için doğru köprü genişliğini nasıl hesaplarım?

C: Saf metal için standart hacim çizelgelerini kullanın. Kalınlığı genişlikle çarparak tam kesit alanını hesaplayın. Zirve ve sürekli deşarj oranlarınızı hesaba katın. Hesaplanan alanın, 10°C sıcaklık artışını aşmadan maksimum sürekli akımınızı desteklediğinden emin olun.

S: Daha kolay nokta kaynağı için özel tırnaklar önceden kesilmiş yuvalarla tasarlanabilir mi?

C: Evet. Orta yarıkların eklenmesi kaynak akımını akü muhafazasından aşağıya doğru zorlar. Akımın üst yüzey boyunca en az dirençli yolu izlemesini önler. Bu tasarım değişikliği, kaynak kalitesini ve daha kalın malzemelere nüfuz etmeyi büyük ölçüde artırır.

S: Özel tırnaklarımın nikel kaplı çelik değil, saf nikel olduğunu nasıl doğrulayabilirim?

C: Döner taşlayıcı kullanarak kıvılcım testi yapın. Saf malzeme neredeyse sıfır kıvılcım üretir. Kaplamalı çelik parlak, uzun kıvılcımlar saçar. Alternatif olarak, çizilmiş numuneyi 48 saat boyunca tuzlu suya batırın. Kaplamalı çelik hızla paslanırken, saf metal tamamen değişmeden kalır.
