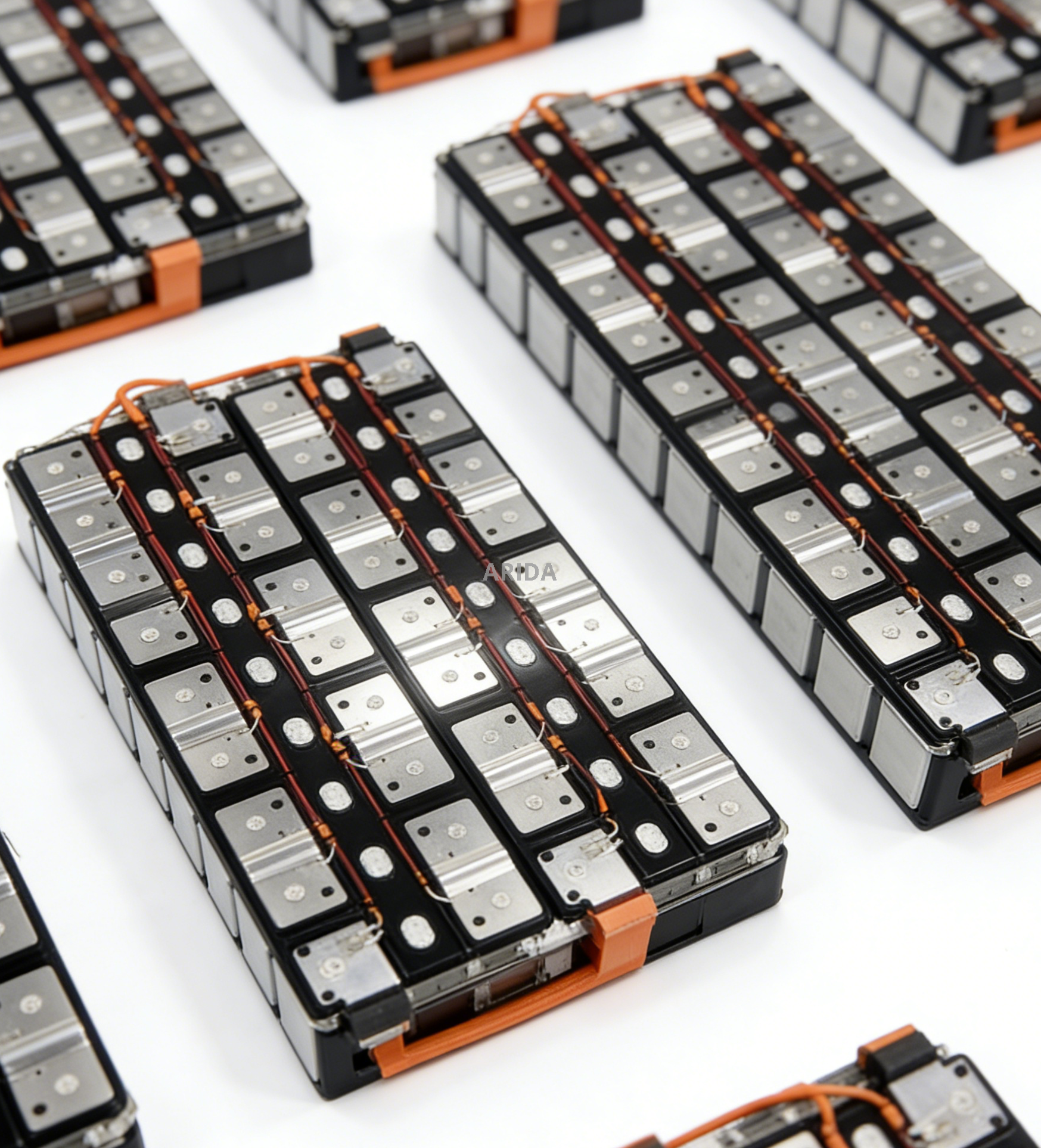

CCS Entegre Busbar'ı Akü Modüllerine Özelleştirmek için Hangi Bilgiler Gereklidir?

EV akü paketi tasarımı günümüzde çok büyük mühendislik riskleri taşımaktadır. Yanlış hizalanmış toleranslar veya hücre bağlantı sistemindeki (CCS) yetersiz akım taşıma kapasitesi doğrudan ciddi termal risklere neden olur. Ayrıca üretim hattında büyük montaj darboğazlarına da neden oluyorlar. Bu arızaları önlemek için akü mühendisleri ve üretim ortakları teknik iletişim boşluklarını kapatmalıdır. Bu kılavuzu, güvenilir bir çözüm tasarlamak, teklif vermek ve üretmek için ihtiyaç duyduğunuz verileri tam olarak ayrıntılandırmak için yazdık.

Kapsamlı başlangıç ​​spesifikasyonları sağlayarak gereksiz prototip oluşturma yinelemelerini azaltırsınız. Ayrıca pahalı ön takım maliyetlerini en aza indirir ve pazara çıkış sürenizi önemli ölçüde hızlandırırsınız. Projenizi konseptten ölçeklenebilir üretime sorunsuz bir şekilde taşımak için gereken belirli elektrik, mekanik ve malzeme veri noktalarını öğreneceksiniz.

Temel Çıkarımlar

• Özel bir CCS Entegre Bara tasarlamak dört temel sütunda kesin veriler gerektirir: elektrik yükleri, mekanik kısıtlamalar, sensör entegrasyonu ve malzeme kaliteleri.
• FPC (Esnek Baskılı Devre) ile geleneksel kablo demetleri arasındaki seçimi erkenden netleştirmek, üretim sürecini ve alet gereksinimlerini belirler.
• Eksiksiz 3D CAD modellerinin, yönlendirme şemalarının ve uyumluluk gerekliliklerinin (örn. UL, ISO) gönderilmesi, doğru üretici değerlendirmesi ve kısa liste oluşturma açısından kritik öneme sahiptir.

Özel CCS Entegre Bara için Tam Özellikler Neden Önemlidir?

Varsayım Riski

Belirsiz spesifikasyonlar kaçınılmaz olarak tehlikeli tolerans yığılma sorunlarına yol açmaktadır. Standart boyutları varsaydığınızda pil modülündeki küçük sapmalar çoğalır. Bu, aracın çalışması sırasında ayrı ayrı akü hücrelerine ciddi mekanik stres oluşturma riski taşır. Hücre terminali yorgunluğu, performans uygulamalarında yaygın bir arıza noktasıdır. Bu mikroskobik kaymaların yıkıcı kırılmalara neden olmasını önlemek için her boyut sınırını açıkça tanımlamanız gerekir.

Kalıplama ve Teslimat Süresinin Etkileri

Özel bir CCS Entegre Bara üretmek , ağır bir ön yatırım gerektirir. Özel damgalama kalıpları ve FPC takımları önemli miktarda sermaye ve imalat süresi gerektirir. Eksik başlangıç ​​verilerinin zorunlu kıldığı revizyonlar bu maliyetleri katlanarak artırır. Çelik kalıpları kestikten sonra terminal hatvesini değiştirirseniz haftalarca teslim süresi kaybedersiniz. Kesin veriler, üretim zaman çizelgenizi güvence altına alır ve başlangıç ​​takım bütçenizi korur.

Termal ve Güvenlik Temel Çizgisi

CCS, hem yüksek güçlü iletken bir yol hem de hassas bir güvenlik monitörü olarak işlev görür. Tepe akım verilerinin eksik olması, termal kaçak önleme stratejilerinize doğrudan zarar verir. Bara geçici güç artışlarını kaldıramazsa dahili ısı üretir. Bu bölgesel ısınma, çevredeki yalıtımın yapısal bütünlüğünü tehlikeye atar. Hassas elektriksel özellikler, termal yayılıma karşı birincil savunmanızı oluşturur.

1. Elektriksel Performans ve Hücre Yapılandırma Verileri

Hücre Kimyası ve Topolojisi

Üreticinizin pil tipinizi tam olarak bilmesi gerekiyor. Silindirik, prizmatik ve torba hücrelerin tümü tamamen farklı bağlantı mimarileri gerektirir. Seri-paralel konfigürasyonu tam olarak belirtmeniz gerekir. 16S1P topolojisi, 4S2P kurulumundan farklı iletken boyutu ve yönlendirme gerektirir. Hücre kimyası aynı zamanda beklenen çalışma voltajı eğrilerini de belirler.

• LFP (Lityum Demir Fosfat): Daha düşük nominal voltaj, özel akım yönetimi gerektirir.
• NMC (Nikel Manganez Kobalt): Daha yüksek enerji yoğunluğu agresif termal izleme gerektirir.
• Katı Hal: Gelişmekte olan kimyalar, özel düşük dirençli bağlantı noktaları gerektirir.

Gerilim ve Akım Değerleri

Elektrik yükü baranın temel geometrisini tanımlar. Sürekli çalışma akımı için net rakamlar vermelisiniz. Ayrıca geçici tepe akımını ve onun kesin süresini de bilmemiz gerekir. İki saniye süren 500 amperlik bir artış, on saniyelik bir artıştan farklı termal kütle gerektirir. Ayrıca maksimum sistem voltajını da sağlamanız gerekir. Mühendisler bu tepe voltajını, küresel güvenlik standartlarına göre zorunlu sızıntı ve açıklık mesafelerini hesaplamak için kullanır.

Empedans Limitleri

İletken ağının tamamında kabul edilebilir direnç eşikleri oluşturmalısınız. Kötü tanımlanmış bir CCS Entegre Busbar Akü Modülü Busbar, hızlı şarj döngüleri sırasında aşırı joule ısınmasına maruz kalır. Sıkı empedans sınırlarının ayarlanması bu lokal ısınmayı önler. Aynı zamanda tutarlı güç dağıtımı sağlar ve enerji depolama sisteminizin genel verimliliğini artırır.

2. Mekanik Düzenleme ve Mekansal Kısıtlamalar

Boyutsal Sınırlar

Alan, herhangi bir modern pil muhafazasının içindeki en üstün ayrıcalıktır. Mutlak maksimum uzunluk, genişlik ve yükseklik sınırlamalarını tanımlamanız gerekir. CCS, üst kapağa sürtünmeden akü modülü muhafazasının içine kusursuz bir şekilde oturmalıdır. Yıllar süren yol titreşimi nedeniyle, bir milimetrelik parazit bile dielektrik filmleri aşındırabilir.

Hücre Aralığı ve Aralığı

Tüm hücre terminalleri arasında tam merkezden merkeze mesafeler sağlayın. Kabul edilebilir boyut toleranslarını dahil etmelisiniz. Standart modüller genellikle ±0,1 mm"lik bir eğim toleransı belirtir. Üretilen busbar hatvesi kaynaklı hücrelere tam olarak uymuyorsa montaj ekiplerinin hizalamayı zorlaması gerekir. Bu zorunlu hizalama, kaynak bağlantılarında anında stres yaratır.

Titreşim ve Şok Gereksinimleri

Beklenen çalışma ortamı, mekanik tasarımı büyük ölçüde belirler. Otomotiv uygulamaları acımasız çok eksenli titreşime dayanır. Sabit enerji depolama sistemleri minimum düzeyde hareketle karşı karşıyadır ancak uzun süreli sürünme direnci gerektirir. Amaçlanan ortamı belirtmeniz gerekir. Bu veriler, tasarımın derin gerilim giderme özellikleri, esnek genleşme derzleri veya sert yapısal destekler gerektirip gerektirmediğini belirler.

Bağlantı Yöntemleri

Birleştirme teknolojisi seçiminiz, temas tırnaklarının yüzey kaplamasını ve fiziksel şeklini etkiler. İstediğiniz montaj yöntemini önceden belirtmelisiniz.

Hücre Terminali Bağlantı Tekniklerinin Karşılaştırılması

Aşağıdaki tablo, modül montajı için kullanılan yaygın yöntemleri özetlemektedir.

3. Sensör Entegrasyonu ve Sinyal Yönlendirme

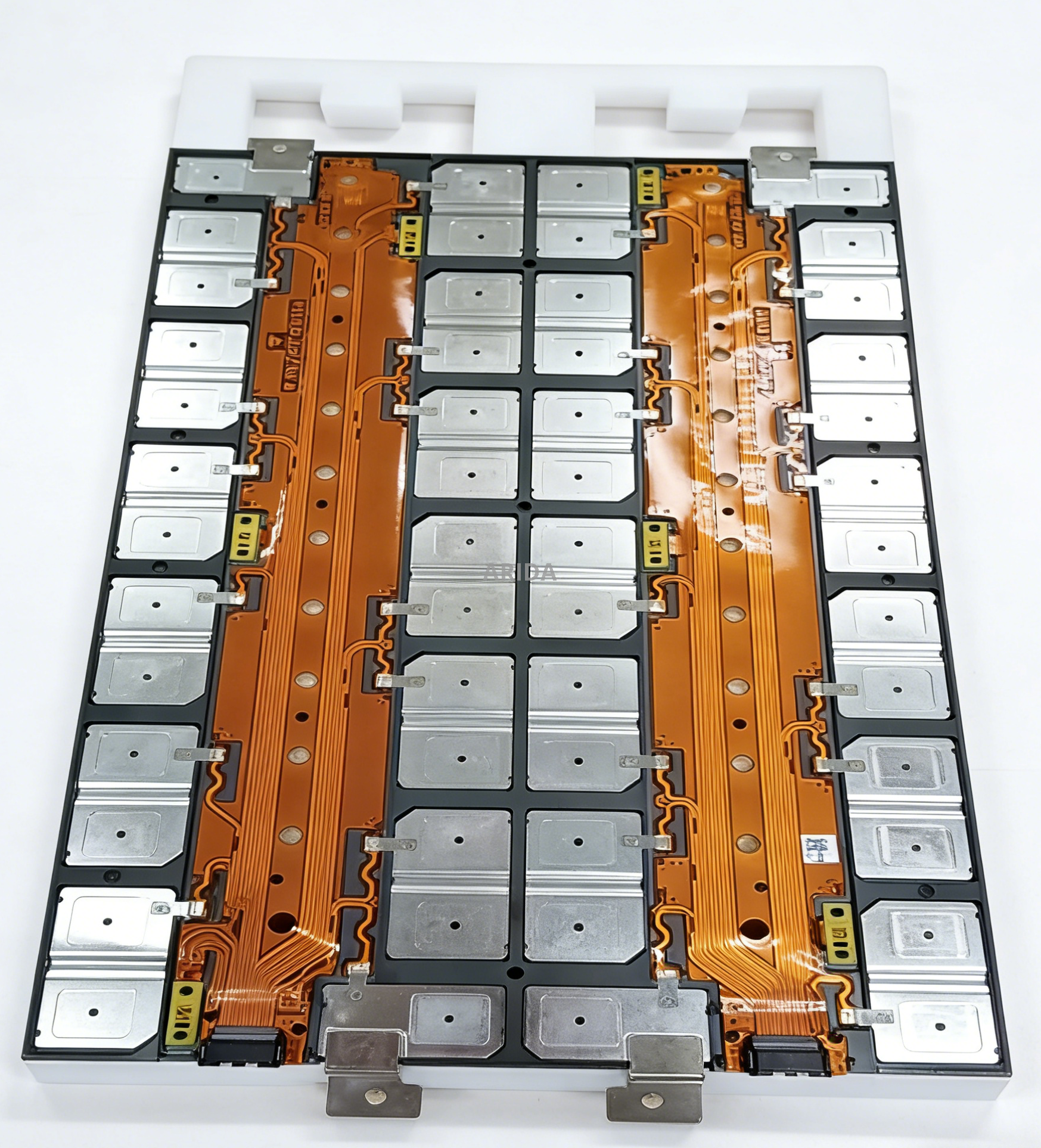

FPC ve Kablo Demeti Karşılaştırması

Gerekli veri toplama yönteminizi açıkça belirtmelisiniz. FPC"ler değerli yerden tasarruf sağlar ve toplam ağırlığı azaltır. Oldukça spesifik yönlendirme verileri ve önemli miktarda takım yatırımı gerektirirler. Bunun tersine, kablo demetleri daha fazla fiziksel esneklik ve daha düşük başlangıç ​​takım maliyetleri sunar. Modül şasisine sürtünmeyi önlemek için sabitleme noktalarını yine de net bir şekilde tanımlamanız gerekir.

Gerilim Örnekleme Noktaları

Gerilim izleme düğümlerinin tam konumlarını ve toplam miktarını sağlayın. Her seri bağlantı tipik olarak özel bir algılama izi gerektirir. Bu izlerin ana güç yolundan nereden çıktığını tanımlamanız gerekir. Uygun aralık, bitişikteki alçak gerilim sensör hatlarına yüksek gerilim arkı oluşmasını önler.

Sıcaklık İzleme (NTC)

Termal yönetim doğru sıcaklık verilerine dayanır. Gerekli NTC termistör sayısını belirtmeniz gerekir. Montaj genelinde hedef yerleştirme konumlarını tanımlayın. Mühendisler genellikle bu sensörleri beklenen en sıcak hücrelerin veya ana pozitif terminalin yakınına yerleştirir. Ayrıca tercih edilen yapıştırma yöntemini de belirtmelisiniz. Yüzeye monte lehimleme, epoksi kaplama ve mekanik perçinlemenin her biri farklı termal tepki süreleri sunar.

Konektör Özellikleri

CCS"yi Pil Yönetim Sistemine (BMS) bağlayan arayüz kesin bir tanım gerektirir. Tercih ettiğiniz konnektör markasını ve modelini belirtin. Gerekli pin aralığını ve tam pin çıkışı konfigürasyonunu ekleyin. Bu konnektör verilerinin erken sağlanması, FPC kuyruk veya kablo demeti çıkışının BMS yuvasıyla mükemmel şekilde eşleşmesini sağlar.

4. Malzeme Seçimi ve Yalıtım Standartları

İletken Malzemeler

Ana metal seçiminiz hem ağırlığı hem de elektrik verimliliğini tanımlar. Açık tercihlerinizi belirtin. Bakır (örneğin, T2 veya C11000 sınıfı) maksimum elektrik iletkenliği sunar ancak önemli ölçüde ağırlık katar. Alüminyum (örneğin 1060 veya 1070 sınıfı) ağırlıkta büyük bir azalma sağlar ancak bakırın mevcut kapasitesine uyum sağlamak için daha büyük kesit alanları gerektirir. Gerekli malzeme kalınlığını açıkça belirtmelisiniz.

Yüzey Kaplama

Ham bakır hızla oksitlenir ve çıplak alüminyum yalıtkan oksit katmanları oluşturur. Bu bozulmayı önlemek için yüzey kaplama gerekliliklerini belirlemelisiniz. Nikel kaplama lazer kaynak uygulamaları için standarttır. Kalay kaplama, genel amaçlı ortamlar için mükemmel korozyon direnci sunar. Gümüş kaplama, yüksek akımlı mekanik bağlantılarda iletkenliği maksimuma çıkarır. Montaj yönteminize uygun kaplamayı seçin.

Yalıtım ve Dielektrik Gereksinimleri

Koruyucu malzemeler için özel tercihlerinize ihtiyacımız var. Yaygın seçenekler arasında PET film, PI (Polimit) film veya toz bazlı epoksi kaplamalar bulunur.

1. Malzeme Sınıfı için Tasarım Gereksinimi: PI filmi aşırı ısıya dayanıklıdır ancak maliyeti PET'ten daha fazladır.
2. Dielektrik Dayanım: Gerekli dayanım voltajını belirtin. Yaygın bir otomotiv standardı, sızıntı olmadan 1 dakika boyunca 3000V DC'dir.
3. Yanıcılık Derecesi: Güvenlik uyumluluğu, yangının yayılmasını önlemek için neredeyse evrensel olarak UL94 V-0 derecesini gerektirir.

5. Bir Üreticinin Prototip Oluşturulması, Uyumluluk ve Kısa Listeye Alınması

RFQ için Gerekli Teslimatlar

Belirsiz bir e-posta göndermek belirsiz bir teklifi garanti eder. Gereksinimlerinizi standart dosya formatlarında birleştirmelisiniz. 3D mekanik modeller için STEP veya IGES dosyalarını sağlayın. Herhangi bir FPC düzeni için standart Gerber dosyalarını sağlayın. Her zaman Geometrik Boyutlandırma ve Tolerans (GD&T) kurallarıyla açıklamalı ayrıntılı 2B PDF çizimlerini ekleyin. Bu teslimatlar, üreticilere doğru teklif vermeleri için ihtiyaç duydukları tam geometriyi sağlar.

Uyumluluk ve Sertifikasyon Lensleri

Üreticinin katı otomotiv standartlarını karşılama becerisini doğrulamanız gerekir. Özel sertifikalarını isteyin. IATF 16949, otomotiv tedarik zincirlerinde sıkı kalite kontrolü sağlar. Kritik elektrikli bileşenler için ISO 26262 işlevsel güvenlik uyumluluğu tartışılamaz. Ayrıca ürünlerinin RoHS ve REACH gibi küresel çevre standartlarını karşıladığını da doğrulamalısınız.

Üretilebilirlik için Tasarım (DFM)

Satıcıları ön mühendislik yeteneklerine göre değerlendirin. En iyi iş ortakları, herhangi bir fiziksel aleti kesmeden önce sıkı bir DFM incelemesi yürütür. Önerilen bara geometrisi boyunca akım yoğunluğunu ve ısı dağılımını doğrulamak için termal simülasyonlar çalıştırırlar. Bu proaktif simülasyon, tasarımınızın seri üretim için gerçekten ölçeklenebilir olmasını sağlar.

Çözüm

Son derece güvenilir bir hücre bağlantı sisteminin özelleştirilmesi, derinlemesine işbirliğine dayalı bir mühendislik çabası olmaya devam ediyor. Bu asla basit bir hazır satın alma değildir. Pil paketinizin başarısı tamamen üretim ortağınıza sağladığınız verilerin doğruluğuna bağlıdır.

Mühendislik ekiplerini ve satın alma görevlilerini gereksinimlerini kapsamlı bir şekilde birleştirmeye teşvik ediyoruz. Tüm elektrik yüklerinizi, mekanik sınırlarınızı ve duyusal düzenlerinizi tek bir birleşik teknik belgede toplayın. İlk fiyat teklifi için herhangi bir tedarikçiye başvurmadan önce bunu yapın.

Verileriniz hazırsa bir sonraki önemli adımı atın. 3D CAD dosyalarınızı ve teknik gereksinimlerinizi bugün güvenilir bir üretim ortağına gönderin. Titiz bir DFM incelemesi ve doğru bir başlangıç ​​proje teklifi, üretim programınızın yolunda gitmesini sağlayacaktır.

SSS

S: Özel CCS Entegre Busbar prototipinin standart teslim süresi nedir?

C: Teslim süreleri gerekli üretim sürecine göre değişir. Lazer kesim ve yumuşak takımlama kullanılarak hızlı prototip oluşturma genellikle 2 ila 4 hafta sürer. Tasarım sert damgalama kalıpları ve özel FPC laminasyon araçları gerektiriyorsa, ilk teslim süresi 6 veya 8 haftaya kadar uzar. Tam CAD dosyalarının önceden sağlanması gecikmeleri en aza indirir.

S: İlk takımlama tamamlandıktan sonra FPC düzenini değiştirebilir miyim?

C: Evet, ancak önemli cezalar doğurur. İşlem sonrası FPC izlerini değiştirmek, yeni gravür maskeleri ve kesme kalıpları gerektirir. Bu, önceki takım yatırımınızı tamamen geçersiz kılar. Ayrıca üretimi birkaç hafta geciktirir. Son işleme aşamasını onaylamadan önce gerilim düğümlerini ve sensör yönlendirmesini tamamlamanız gerekir.

S: Akü Modülü Barasının üretim öncesinde termal simülasyona ihtiyacı var mı?

C: Evet, termal modelleme mutlak bir zorunluluktur. Simülasyonlar, akım yoğunluğu sıcak noktalarını ve en yüksek yükler altında genel ısı dağılımını doğrular. Bu modelleri çalıştırmak, metali kesmeden önce tehlikeli darboğazları dijital olarak tanımlar. Bu proaktif adım, fiziksel yineleme döngülerini azaltır ve aşırı hızlı şarj olayları sırasında yıkıcı erimeyi önler.
