SMD Sınıfı Bantlı Nikel Tırnaklar: %100 Otomatik Yerleştirme Sağlayın

Endüstri 4.0 çağında akü modülü üretimi hızla manuel punta kaynağından tam otomatik SMT (Yüzey Montaj Teknolojisi) montajına geçti. Ancak üretim mühendisleri otomasyonu entegre ederken sıklıkla kritik bir darboğazla karşı karşıya kalıyor: Geleneksel damgalı nikel etiketler gerekli paketleme hassasiyetinden yoksundur.

Gevşek tırnaklar veya kötü paketlenmiş bileşenler genellikle içinde kayar, döner veya sıkışır taşıyıcı bant , bu da pahalı Pick & Place makinelerinin arızalanmasına (yüksek atma hızı) neden olur.

Hassas bileşenlerin lider üreticisi olarak bu sıkıntılı noktayı belirledik ve çözdük. üretip paketleyerek bir 'Nikel Şerit SMDleştirme' felsefesi uyguladık . Hassas yarı iletken bileşenler için kullanılan katı standartlarla pil nikel tırnaklarını

Bu felsefeyi destekleyen temel silah, yeni devreye alınan Otomatik Taşıyıcı Bant Delme, Şekillendirme ve Kontrol Makinemizdir.

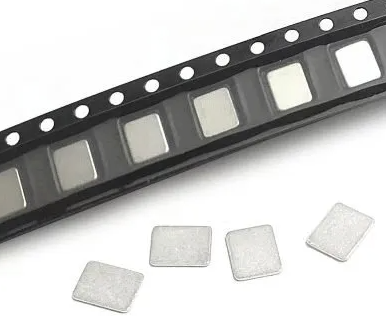

'SMD Sınıfı' Nikel Sekmesi nedir?

Geleneksel nikel şeritler genellikle yalnızca donanım ham maddeleri olarak değerlendirilir. Bunun aksine, sunduğumuz SMD Sınıfı Nikel Tırnaklar, Pick & Place otomasyonuna hazır hassas bileşenlerdir. Üç katı kriteri karşılamaları gerekir:

1. Sıfır Boyut Toleransı: Tırnak gövdesinde çapak veya deformasyon olmaz.

2. Sıfır Konumsal Sapma: Taşıyıcı bant cebinde mutlak stabilite.

3. Sıfır Kirlilik: CCD tanıma ve lehimleme için optimize edilmiş yüzeyler.

2. noktaya ulaşmak için, genel kullanıma hazır taşıyıcı bantlar yeterince iyi değildir. Bu nedenle kendi taşıyıcı bantlarımızı kendi bünyemizde üretmeyi seçtik.

Temel Teknoloji: Şirket İçi Bant Oluşturma Kaliteyi Nasıl Garanti Eder?

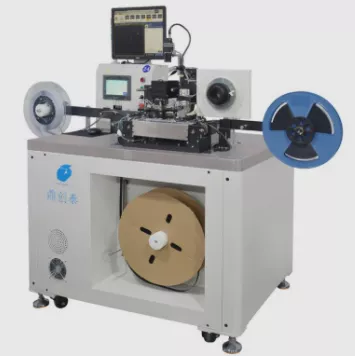

Yukarıda gösterilen hepsi bir arada ekipmanlarla ham plastik parçacıklardan son makaraya kadar tüm süreci kontrol ederek 'son milimetre' hassasiyet sorununu sizin için çözüyoruz.

1. 1:1 'Mikron Düzeyinde' Özel Cepler

Genel taşıyıcı bantlar genellikle düzensiz şekilli nikel tırnakların cebin içinde çınlamasına neden olur.
Bu makinenin hassas delme ve termal şekillendirme teknolojisini kullanarak, PS, PET veya PC malzemeleri kullanarak özel taşıyıcı bantları yerinde tasarlıyor ve oluşturuyoruz. Cepler, özel şerit şeklinize (örneğin, L şeklinde, U şeklinde veya tutuculu şeritler) mükemmel şekilde uyacak şekilde şekillendirilmiştir.

• Avantajı: Nikel tırnak için 'özelleştirilmiş bir elbise' görevi görerek yüksek hızlı taşıma sırasında hareketsiz kalmasını sağlar. Bu, SMT nozulunuzun her seferinde merkeze çarpmasını garanti eder.

2. Akıllı CCD Görüntü Denetimi

Bu makine sadece bir üretim aracı değil; kalite kontrol görevlisidir. Entegre yüksek hızlı CCD Görüş Sistemi, taşıyıcı bandın her metresini gerçek zamanlı olarak tarar.

• Neyi kontrol eder: Cep oluşturma derinliği, dişli deliği konumu doğruluğu ve plastik çapak.

• Değeri: Arızalı bantların neden olduğu besleyici sıkışmalarını ortadan kaldırarak pahalı besleyicilerinizi ve püskürtme uçlarınızı korur.

3. SMT Ortamları için Esnek Malzeme Seçimi

Farklı nikel tabletlerin farklı ambalaj malzemeleri gerektirdiğini biliyoruz.

• İletken PS: Statik birikimi önlemek amacıyla hassas bileşenler için kullanılır.

• Yüksek Mukavemetli PC: Cebin ağırlık altında çökmemesini sağlamak için ağır hizmet tipi bara nikel tırnakları için kullanılır.

'SMD Derecesinde' Teslimat Sizin İçin Ne İfade Ediyor?

Arida Machinery'nin Bantlı ve Makaralı Nikel Şeritlerini seçmek, hattınıza kesintisiz bir otomasyon çözümü entegre etmek anlamına gelir:

• UPH'yi (Saat Başına Birim) Artırın: Yanlış toplamaları en aza indirin ve SMT makinelerinizin tam hızda çalışmasını sağlayın.

• NPI Döngülerini Kısaltın: Nikel tırnaklı takımları ve taşıyıcı bant takımlarını aynı anda geliştirerek numuneleri üçüncü taraf ambalaj tedarikçilerine güvenen rakiplerden daha hızlı teslim ediyoruz.

• Daha Düşük Toplam Maliyet: Prosesimiz daha gelişmiş olmasına rağmen, daha az arıza süresi ve malzeme israfından elde ettiğiniz tasarruflar önemli düzeydedir.

Çözüm

Kalitesiz ambalajların üretim hattınızın hızını sınırlamasına izin vermeyin.

İster 18650/21700/4680 piller için bağlantı tırnaklarına, ister PCB'ye monte hassas donanıma ihtiyacınız olsun, 'SMD Sınıfında' Bant ve Makara ürünleri sağlama kapasitesine sahibiz.
