Yüksek Hassasiyetli Pil Nikel Tırnaklarının Arkasındaki Mühendislik – Damgalamadan Otomasyona

Hızla gelişen Yeni Enerji Araçları (NEV'ler) ve üst düzey tüketici elektroniği ortamında, mütevazı nikel levha, basit bir konektörden yüksek hassasiyetli bir bileşene dönüştü. Pil modüllerinde akım iletimi ve sinyal toplama için 'sinir ağı' görevi gören bu bileşenlerin üretimi, malzeme biliminin, mikron düzeyinde damgalamanın ve gelişmiş otomasyonun yakınsamasını gerektirir.

Bu makale, nikel levhalar, baralar ve FPC takviye bileşenlerinin sektördeki en üst düzey üretimini şu anda tanımlayan teknik standartları ve üretim süreçlerini incelemektedir.

1. Mikron Düzeyinde Damgalamanın Zorluğu

Akü bağlantı levhalarının ( gibi) üretimi genellikle nikel tırnaklar kalınlığı Bu kadar ince metal şeritlerin yüksek hızlarda işlenmesi, olağanüstü makine ve takım stabilitesi gerektirir. 0,06 mm ila 0,5 mm arasında değişen malzemelerle çalışmayı içerir .

• Hassas Kontrol: Modern yüksek hızlı damgalama preslerinin (25 ton ile 160 ton kapasite arasında değişen) artık <0,01 mm'lik bir damgalama doğruluğunu koruması bekleniyor . Bu düzeydeki hassasiyet, yalnızca boyutsal uyum için değil, aynı zamanda 'çapakların' kontrol edilmesi için de kritik öneme sahiptir. Bir pil takımında mikroskobik bir metal çapak, ayırıcıyı delerek kısa devrelere ve termal kaçağa neden olabilir.

• Yüksek Hacim Tutarlılığı: Günde 8 milyondan fazla parça üretebilen tek üretim hatlarıyla , zorluk, milyonlarca döngüde <0,01 mm hassasiyeti korumakta yatmaktadır. Bu, aletin uzun ömürlü olmasını ve doğruluğunu sağlamak amacıyla kalıp imalatında Yavaş Tel Kesme makineleri (Sodick/Seibu) gibi gelişmiş ekipmanların kullanılmasını gerektirir.

2. Yüzey Mühendisliği: Kaplama Teknolojileri

Hammadde özelliklerinin iletkenliği, lehimlenebilirliği ve korozyon direncini dengelemek için sıklıkla iyileştirilmesi gerekir. Gelişmiş elektrokaplama tesisleri modern nikel levha üretiminin ayrılmaz bir parçasıdır.

• Malzeme Kombinasyonları: Endüstri, Nikel Kaplamalı Bakır (bakırın iletkenliğini nikelin korumasıyla birleştiren), Bakır kaplamalı Nikel ， ve Kalay kaplı Nikel dahil olmak üzere çeşitli kaplama kombinasyonlarını kullanır. .

• Hassas Kaplama: Kaplama kalınlığı 0,5 µm ila 10 µm aralığında sıkı bir şekilde kontrol edilir.

• Seçici Kaplama: Önemli bir trend ise 'Kısmi Seçici Sürekli Kaplama'dır. Bu işlem, değerli metalleri veya özel kaplamaları yalnızca işlevsel temas alanlarına (örneğin kaynak veya lehimlemenin gerçekleştiği yerlere) uygularken şeridin geri kalanını çıplak veya farklı şekilde kaplanmış halde bırakır. Bu, malzeme maliyetlerini önemli ölçüde azaltırken elektrik performansını optimize eder.

• Kapasite: Sağlam üretim hatları, 1.500 kg'ı aşan günlük kaplama kapasitelerini işleyebilir ve seri ölçekli pil üretimini destekler.

3. Temizlik: Görünmez Kalite Standardı

Kaplama veya son ambalajlamadan önce yüzey temizliği nikel levhaların çok önemlidir. Damgalama yağları veya toz gibi kirletici maddeler, akü paketi düzeneğinde kaynak hatalarına neden olabilir.

Ultrasonik Temizleme: Üretim akışları artık çok tanklı ultrasonik temizleme hatlarını içeriyor. Bu sistemler, bileşenlerin kaplamadan önce sıkı bir ön işleme tabi tutulmasını ve sevkıyattan önce son temizliğin yapılmasını sağlayarak organik ve inorganik kalıntılardan arınmış bir yüzey garanti eder.

4. Gelişmiş Entegrasyon: CCS ve Enjeksiyon Kalıplama

Endüstri, özellikle Hücre Temas Sistemleri (CCS) için basit metal damgalamanın ötesinde entegre bileşen imalatına doğru ilerliyor.

• Mühendislik Plastikleri: Sağlam modüller oluşturmak için üreticiler metal parçaları PPA (Poliftalamid) ve PPS (Polifenilen Sülfür) gibi yüksek performanslı plastiklerle birleştirir . Bu malzemeler, pil paketinin içindeki zorlu ortamlar için gerekli olan yüksek sıcaklık direnci ve korozyon direnci nedeniyle seçilmiştir.

• Yüksek Hassasiyetli Kalıplama: Bu kompozit parçaları oluşturmak için enjeksiyonlu kalıplama sistemleri (Haitian gibi markaları kullanan) kullanılır.

• Yapıştırıcı Uygulaması: Karmaşık montajlar için, karmaşık kavisli yüzeylere ±0,05 mm hassasiyetle yalıtım filmleri veya yapıştırıcılar uygulamak için algoritmik koordinat dengelemeli otomatik bantlama makineleri kullanılır .

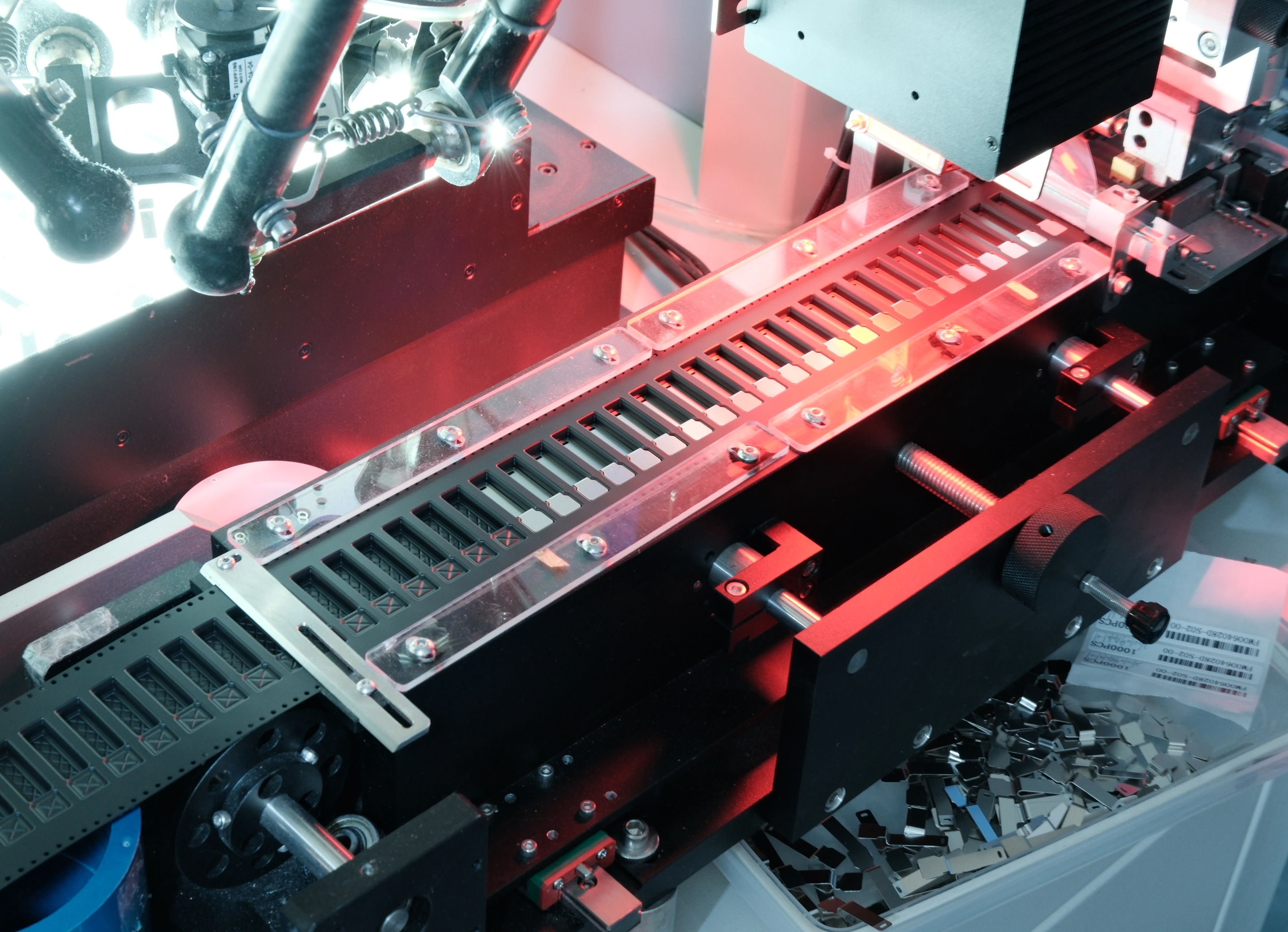

5. Otomatik Paketlemeye Geçiş (Bant ve Makara)

Pil paketi montajı daha robotik hale geldikçe, nikel levhaların dağıtım yöntemi de gelişti. Toplu paketlemenin yerini alıyor . SMT (Yüzeye Montaj Teknolojisi) al ve yerleştir makineleriyle uyumlu Bant ve Makara çözümleri

• Verimlilik: Otomatik bantlama makineleri , günlük 6 milyon parçayı aşan kapasitelerle bileşenleri saatte 15.000 parçaya varan hızlarda işleyebilir .

• Kişiselleştirme: Taşıyıcı bantlar, 8 mm'den 72 mm'ye kadar genişlikleri destekleyerek belirli bileşen geometrilerine uyacak şekilde özelleştirilir.

• Mekanizma: Bileşenler otomatik olarak taşıyıcı bant ceplerine yerleştirilir, ısıyla presleme yoluyla bir kapatma bandıyla kapatılır ve makaralara sarılır. Bu, son müşterinin (pil üreticilerinin) makaraları doğrudan montaj hatlarına beslemesine olanak tanıyarak işçiliği önemli ölçüde azaltır ve verimi artırır.

6. Titiz Kalite Güvencesi

Otomotiv ve güvenlik açısından kritik uygulamalarda güvenilirliği sağlamak için üreticiler sıkı kalite yönetim sistemlerine (IATF16949 ve ISO9001 gibi) bağlı kalıyor.

Temel test yetenekleri genellikle şunları içerir:

• Malzeme Analizi: RoHS testi ve İletkenlik ölçüm cihazları.

• Dayanıklılık: Tuz püskürtme test cihazları (korozyon direnci) ve Yüksek sıcaklık fırınları.

• Fiziksel Özellikler: Vickers sertlik test cihazları, Çekme mukavemeti test cihazları ve Kaplama kalınlığı analiz cihazları.

• Boyut doğrulama: CCD Otomatik görsel inceleme ve 2D görüntüleme cihazları, her partinin modern pil tasarımlarının gerektirdiği katı geometrik toleransları karşıladığından emin olmak için kullanılır.

Özet

Yeni enerji sektörü için nikel levhaların üretimi, mikroskobik hassasiyet ve devasa ölçekte bir disiplindir. Üreticiler, ultra hassas damgalama (<0,01 mm), seçici kaplama teknolojileri ve tam otomatik bant ve makara paketlemeyi birleştirerek yeni nesil daha güvenli, daha verimli güç pillerine olanak sağlıyor.
