Nikel Tabak İmalatı ve Damgalama Çözümleri

Basitçe Nikel Şerit , nikel veya nikel kaplı malzemelerden yapılmış ince bir metal banttır.

Endüstriyel ve elektronik Kendin Yap alanlarında, temel uygulaması pil paketleri için konektör görevi görmektir. Daha önce bir dizüstü bilgisayar pilini, EV pil paketini veya taşınabilir şarj cihazını söktüyseniz, ayrı ayrı silindirik pilleri (18650'ler gibi) bağlayan gümüş metal şeritler nikel şeritlerdir.

1. İki Ana Tip Nikel Şerit

Saf Nikel

Kompozisyon: Saflık genellikle %99,6'nın üzerindedir (Ortak dereceler: N6 veya N4).

Özellikler: Son derece düşük iç direnç, paslanmaya karşı dayanıklı, yüksek korozyon direnci ve nispeten yumuşak doku.

Kullanımı: Daha az ısı ürettiği için yüksek akım çıkışlı akü paketleri (örn. elektrikli el aletleri, elektrikli araçlar) için kullanılır.

Nikel Kaplama Çelik

Kompozisyon: Çekirdek, yüzeyinde elektrolizle kaplanmış ince bir nikel tabakası olan sıradan çeliktir (demir).

Özellikler: Saf nikelden daha yüksek iç direnç; ısı oluşumuna eğilimli. Yüzey kaplaması hasar görürse iç çelik paslanır. Doku daha serttir.

Kullanımı: Düşük akımlı, düşük maliyetli pil paketleri (örn. standart güç bankaları, oyuncaklar) için kullanılır.

Nikel şeritler (ve nikel kaplı çelik gibi çeşitleri) çok çeşitli uygulamalarda kullanılmaktadır. Çoğu kişi pilleri bağlamaya aşina olsa da, hassas tıbbi cihazlardan havacılığa kadar pek çok alanda vazgeçilmezdirler.

Daha açık hale getirmek için uygulama alanlarını üç ana kategoriye ayırdım:

1. Çekirdek Sektör: Pil Paketi Bağlantısı (En Yaygın)

Bu şu anda nikel şeritler için en büyük pazardır. İster saf nikel ister kaplamalı çelik olsun, buradaki temel rol, akım iletimi için bir köprü görevi görmektir.

Güç Pil Paketleri (EV'ler/Elektrikli Araçlar)

Uygulama: Tesla gibi elektrikli araçlar için pil paketleri oluşturmak üzere yüzlerce veya binlerce silindirik hücrenin (örneğin 18650, 21700, 46800) bağlanması.

Gereksinim: Yüksek Saflıkta Nikel (N6/N4) kullanılmalıdır çünkü akım çok büyüktür ve biraz daha yüksek iç direnç bile aşırı ısınmaya neden olabilir.

Elektrikli Aletler ve Dronlar

Uygulama: Matkaplar, motorlu testereler, FPV drone'lar ve anında yüksek güçte deşarj gerektiren diğer ekipmanlar.

Gereksinim: Ayrıca, genellikle standart pil şeritlerinden daha kalın olan (örneğin, 0,15 mm-0,3 mm) saf nikel gerektirir.

Tüketici Elektroniği ve Enerji Depolama

Uygulama: Güç bankaları, dizüstü bilgisayar pilleri, ev enerji depolama güç kaynakları.

Gereksinim: Sıradan tüketici ürünleri (düşük kaliteli güç bankaları gibi) maliyetten tasarruf etmek için genellikle Nikel Kaplamalı Çelik kullanır; ileri teknoloji ürünler saf nikel kullanır.

2. Hassas Elektronik ve İletişim

Çiplerde ve devre kartlarında nikel şeritler genellikle kurşun çerçeveler veya konektörler biçiminde bulunur.

Kurşun Çerçeveler

Uygulama: Yarı iletken ambalajlama için çekirdek malzeme. Çipin içindeki mikro devreler, kurşun çerçeveler aracılığıyla harici devre kartına bağlanır.

Fonksiyon: Nikel alaşımları (Demir-Nikel gibi) kritiktir çünkü termal genleşme katsayıları silikon çiplerle eşleşir ve çipin ısıtıldığında çatlamasını önler.

Elektronik Konektörler ve Kontaklar

Uygulama: Cep telefonlarının, rölelerin ve anahtarların içindeki metal yaylar/kontaklar.

Fonksiyon: Nikel mükemmel oksidasyon direncine ve esnekliğe sahiptir, on binlerce çalıştırmadan sonra bile paslanma veya bağlantı kopması olmadan iyi temas sağlar.

Vakumlu Elektronik Cihazlar

Uygulama: Elektron tüpleri, özel sensörler.

Fonksiyon: Saf nikel, vakumlu ortamlarda son derece düşük gaz çıkışına sahiptir ve vakum bütünlüğünü korur.

3. İleri Teknoloji ve Özel Endüstriyel Alanlar

Tıbbi Cihazlar

Uygulama: Kalp pili ve nörostimülatör gibi implantlar için pil bağlantıları.

Gereksinim: İnsan vücudunda paslanma veya reddedilme reaksiyonlarının olmamasını sağlamak için biyouyumluluk ve korozyon direncinden yararlanan Ultra Yüksek Saflıkta Nikel olmalıdır.

Kimyasal ve Kaplama

Uygulama: Klor-alkali endüstrisindeki elektrotlar, kimyasal ekipman astarları.

Fonksiyonu: Nikel, paslanmaz çeliğin yerini alamayacağı alkali çözeltilere (sodyum hidroksit gibi) karşı son derece güçlü bir korozyon direncine sahiptir.

Havacılık

Uygulama: Uçak motorlarının etrafındaki ısıya dayanıklı bileşenler, havacılık akü paketleri.

Fonksiyon: Yüksek sıcaklıklarda bile mukavemeti ve iletkenliği korur.

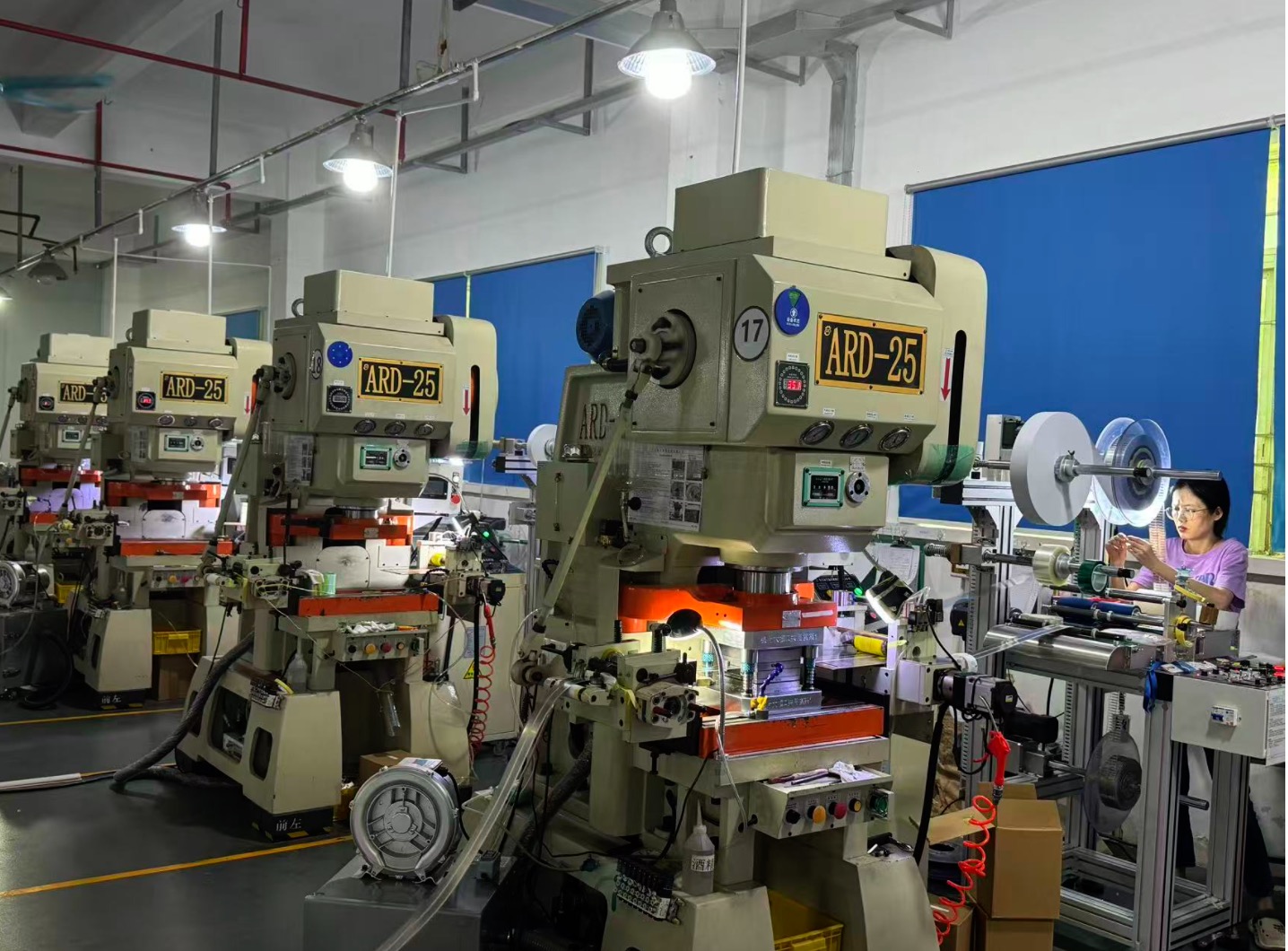

Kalıplar (kalıplar) ve yüksek hızlı presler kullanılarak hassas bir üretim süreci yoluyla hammaddeleri (nikel bobinleri) bitmiş ürünlere dönüştüren 100'den fazla komple nikel levha yüksek hızlı hassas damgalama hattına sahibiz.

Nikel tırnaklar genellikle çok ince olduğundan (0,1 mm-0,3 mm) ve talep çok büyük olduğundan (milyonlarca adet), endüstri neredeyse yalnızca Otomatik Sürekli Damgalama İşlemini kullanır.

İşte bu sürecin basitleştirilmiş bir dökümü; bunu ultra yüksek hızlı bir montaj hattı olarak hayal edin:

Aşama 1: Hazırlama ve Besleme

Bu damgalama işleminin girişidir.

1. Bobin Açma: Bobin Açıcının üzerine büyük disk şeklindeki nikel bobinler (hammadde) yerleştirilir.

2. Tesviye: Nikel şerit, bobinin eğrilik stresini ortadan kaldırmak için bir tesviye aletinden (bir sıra silindirden oluşan) geçer ve şeridi mükemmel bir şekilde düzleştirir.

3. Besleme: Servo Besleyici nikel şeridi sıkıştırır ve ayarlanan adıma göre (örn. her seferinde tam olarak 20 mm ileri) hassas bir şekilde pres kalıbına besler.

Anahtar Nokta: Besleme son derece hassas olmalı ve hatalar genellikle 0,01 mm dahilinde kontrol edilmelidir, aksi takdirde açılan delikler yanlış hizalanacaktır.

Aşama 2: Çekirdek Damgalama (Delme)

Dönüşümün gerçekleştiği yer burasıdır. Nikel şerit Yüksek Hızlı Hassas Prese girer (genellikle dakikada yüzlerce hatta binlerce vuruş) ve Aşamalı Kalıptaki bir dizi işlemi tamamlar.

Kalıpta tipik olarak, her biri şerit üzerinde belirli bir eylemi bir ritimle gerçekleştiren, tıpkı sebzeleri doğramaya benzer şekilde birkaç istasyon bulunur:

1. Delme: Kalıbın ilk kısmı konumlandırma deliklerini (sonraki istasyon hizalaması için) ve ısı dağıtımı/içi boş delikleri açar.

2. Şekillendirme/Kabartma: Nikel sekmesi tümsek gerektiriyorsa (punta kaynağını kolaylaştırmak için) şekiller buraya bastırılır.

Örnek: Birçok pilin nikel şeridinde küçük, kabarık noktalar bulunur; yaratıldıkları yer burasıdır.

3. Kırpma/Boşlama: Son adımda kalıbın kesme bıçağı, bitmiş şekli atık şeritten kesmek (veya bağlantı noktalarını kesmek) için aşağı iner.

Aşama 3: İşlem Sonrası ve Denetim

Damgalı nikel tırnaklar şeklini almış olsa da henüz satışa hazır değiller; kusurların ele alınması gerekir.

1. Çapak alma: Damgalama kesimleri kenarlarda keskin, mikroskobik metal çapakların oluşmasına neden olur. Çapakların akü yalıtımını delmesini ve kısa devreye neden olmasını önlemek için bunlar genellikle Tamburlama veya Kimyasal Temizleme yoluyla giderilir.

2. Temizleme ve Kurutma: Temiz bir yüzey sağlamak için damgalama yağının yıkanması. Yüzeyde yağ varsa müşteri, punta kaynağı sırasında zayıf kaynaklarla ilgili sorunlarla karşılaşacaktır.

3. Görsel İnceleme (CCD): Fabrikamız, boyutları otomatik olarak fotoğraflamak ve incelemek, eksik delikleri kontrol etmek ve deformasyonu tespit etmek için yüksek hızlı kameralar (CCD) kullanır.

4. Paketleme:

Toplu: Kutularda gevşek ambalaj.

Bant ve Makara: Müşteri nikel şeritleri uygulamak için otomatik makineler kullanıyorsa şeritleri mühimmat kemerine benzer şekilde taşıyıcı bantlara düzgün bir şekilde paketliyoruz.

Özet: Bu süreçte en önemli olan nedir?

Bir Satın Almacı veya Ekipman Yatırımcısıysanız şu üç noktaya odaklanın:

1. Kalıp/Kalıp Hassasiyeti: Kalıp zayıfsa, damgalı nikel tırnaklarda çapak olacaktır ve bu, pil montajında ​​büyük bir güvenlik tehlikesi oluşturur.

2. Hız'a basın: Bu, kapasiteye eşittir. Yüksek hızlı bir portal pres (500-1000 vuruş/dak) kullanmak, standart bir presten (100 vuruş/dak) birkaç kat daha verimlidir ve bu da son derece düşük maliyetlere neden olur.

3. Yağın Giderilmesi/Temizlenmesi: Bu genellikle gözden kaçırılır. Nikel tırnaklar yıkanıp temizlenmezse, pil fabrikasında nokta kaynak işlemi sırasında kıvılcımlar ve yanlış kaynak (zayıf bağlantılar) yaşanacaktır.
