Daha Güvenli Yüksek Güçlü Pil Bağlantıları İçin Bakır-Nikel Bimetalik Tırnaklar

Paket tasarımcıları ve pil mühendisleri bugün giderek büyüyen bir zorlukla karşı karşıyadır. Yüksek enerji yoğunluklu sistemler, büyük akımları güvenli bir şekilde taşıyabilen ara bağlantılara ihtiyaç duyar. Geleneksel tek metal bileşenler bu talepleri karşılayamıyor. Elektrikli araçlarda ve enerji depolama sistemlerinde paket kapasiteleri arttıkça eski ara bağlantılar hızla ciddi darboğazlar haline gelir.

Saf nikel, son derece yüksek iç direnci nedeniyle çok büyük termal riskler yaratır. Bu arada saf bakır, zayıf otomatik kaynaklanabilirlik nedeniyle aşırı hurda oranlarına yol açar. Bu iletkenlik ve kaynaklanabilirlik paradoksu, imalatçıları zor ve güvensiz tavizlere zorluyor. Güvenliğin ön planda olduğu durumlarda artık eski metal konfigürasyonlara güvenemezsiniz.

Bu kılavuzda bimetalik kompozitlerin bu mühendislik ikilemini kalıcı olarak nasıl çözdüğünü keşfedeceksiniz. Metalurjik bağlanma ve arayüz yapılarının ardındaki kesin bilimi keşfedeceğiz. Modern paket entegrasyonu için önemli performans kriterlerini kıyaslayacağız. Son olarak, bu mühendislik çözümlerinin neden aşırı akım kapasitesini yüksek düzeyde ölçeklenebilir otomatik kaynakla dengelediğini öğreneceksiniz.

Temel Çıkarımlar

• Performans: Bakır-nikel bimetalik tırnaklar, bakır çekirdekten %85'in üzerinde akım akışını desteklerken, saf nikele kıyasla iç direnci %60'a kadar azaltır.

• Üretim Verimi: Nikel katmanı, lazer ve direnç kaynağı için stabil bir enerji emici görevi görerek saf bakırın sıçrama ve elektrot yapışması sorunlarını ortadan kaldırır.

• Güvenlik ve Güvenilirlik: Gerçek metalurjik bağlanma, arayüz bozulmasını önleyerek manuel 'bakır-nikel sandviç' yöntemlerine ve tehlikeli nikel kaplı çelik ikamelerine karşı daha güvenli bir alternatif sunar.

Mühendislik Darboğazı: Tek Metal Ara Bağlantıları Neden Başarısız?

İletkenlik ve Kaynaklanabilirlik Paradoksu

Saf bakır, elektriği uzun açıklıklar boyunca güzel bir şekilde taşır. Saf nikelin dört ila beş katı iletkenlik sunar. Bu, onu yüksek akıntılar için ideal bir otoyol haline getirir. Ancak saf bakır, üretim sırasında lazer enerjisini ciddi şekilde yansıtır. Saf bakırı güvenilir bir şekilde birleştirmek için son derece uzmanlaşmış kaynak ekipmanına ihtiyacınız vardır. Bu ekipman büyük güç artışları ve sürekli bakım gerektirir. Bakır aynı zamanda kaynak elektrotlarına da yapışarak sık sık makine sıkışmalarına neden olur.

Saf Nikelin Termal Yönetim Riskleri

Saf nikel, standart fabrika ekipmanı kullanılarak kolayca kaynak yapılır. Ne yazık ki sürekli yüksek deşarj oranları altında zorluk çekiyor. Saf nikel çok daha yüksek elektrik direncine sahip olduğundan aşırı Joule ısınması üretir. Bu lokal ısı, hücrenizin termal yönetim sistemini sürekli olarak zorlar. Zamanla bu termal sıcak noktalar pil kimyasını bozar. Tüm paketin genel ömrünü önemli ölçüde kısaltırlar.

'Bakır-Nikel Sandviç' Geçici Çözümü

Birçok Kendin Yap inşaatçısı ve eski akü paketi montajcısı, manuel bir geçici çözüm kullanır. Nokta kaynağı yapmadan önce bakır levha üzerine ince bir nikel şerit kaplıyorlar. Bu 'bakır-nikel sandviçi' tekniği, nikelin üst kısmının eritilerek alttaki bakırla birleştirilmesine dayanır. Yoğun el emeği ve yüksek vasıflı operatörler gerektirir. Temas direnci partiler arasında oldukça tutarsız kalıyor. Bu manuel yöntemi güvenli, otomatik üretim için ölçeklendiremezsiniz.

Kritik Güvenlik Uyarısı

Yüksek güçlü uygulamalar için nikel kaplı çelik kullanmaktan her ne pahasına olursa olsun kaçınmalısınız. Bazı üreticiler kaynak zorluklarını atlatmak için çeliğin yerini almaya çalışıyor. Çelik, bakırın doğal iletkenliğinin yalnızca %3 ila %7'sini sağlar. Ağır yük koşullarında aşırı elektriksel direnç oluşturur. Bu tehlikeli uygulama ciddi termal kaçaklara yol açar. Herhangi bir yüksek drenajlı cihazda büyük yangın riskleri oluşturur.

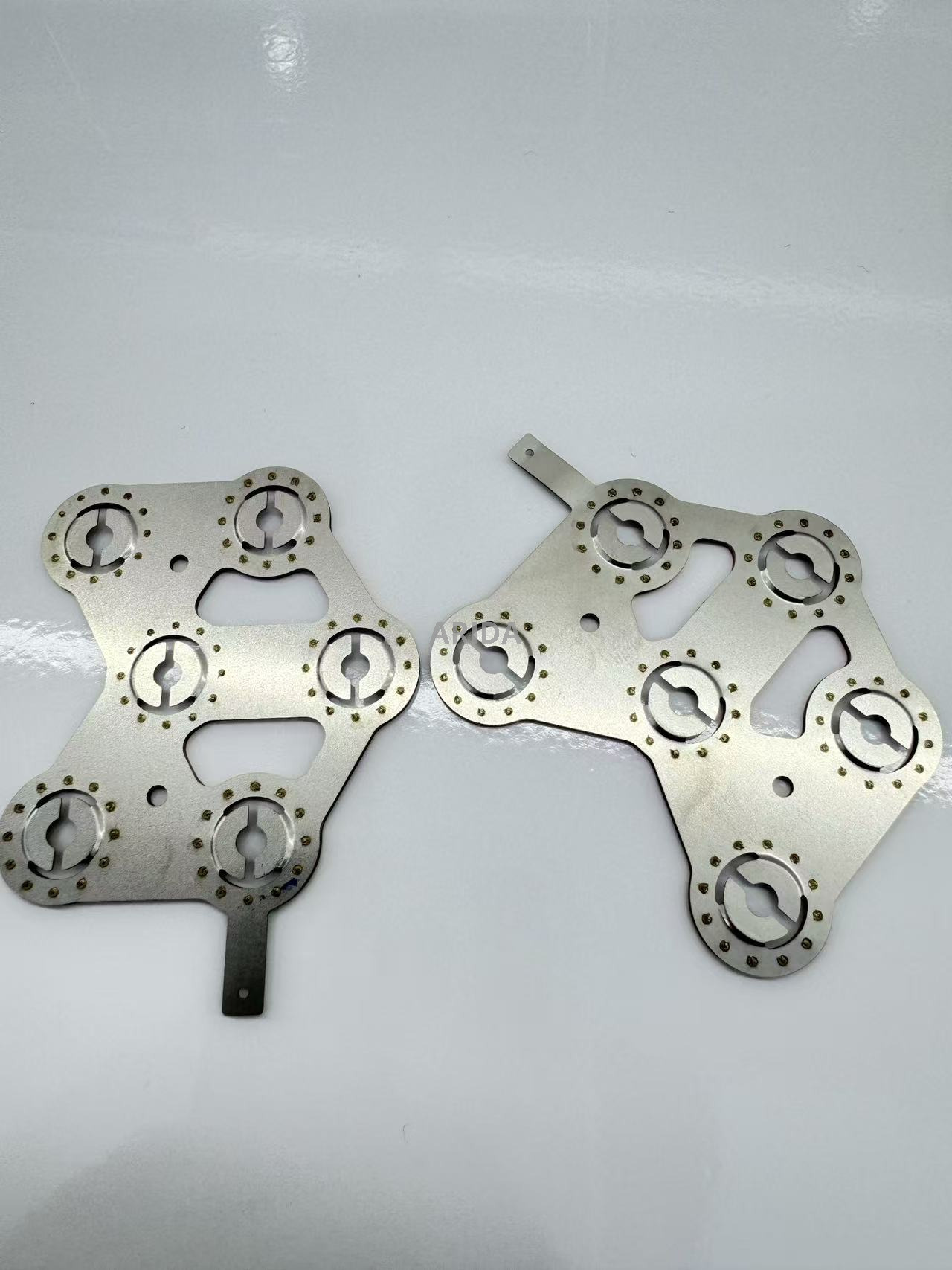

Bakır-Nikel Bimetalik Teknolojisi Nasıl Çalışır?

Çekirdek Malzemenin Tanımlanması

Bakır-Nikel Bimetalik kompozit tam olarak nedir ? İki farklı metalin kalıcı olarak birleştirilmiş bir kaplamasını içerir. Kolayca pul pul dökülen mikro incelikte bir yüzey kaplaması değildir. Üreticiler fiziksel olarak kalın, yapısal olarak önemli saf bakır ve saf nikel katmanlarını bir araya getiriyor. Bu, zorlu ortamlara hazır, tek ve sağlam bir bileşen oluşturur.

Arayüzey Metalurjik Bağlama

Temel yapısal bilim büyüleyici ama aynı zamanda basittir. Hem bakır hem de nikel, Yüz Merkezli Kübik (FCC) kafes yapısını paylaşır. Atom yarıçapları birbirine çok yakın. Üretim süreci genellikle şu kesin adımları takip eder:

1. Hazırlık: Ham bakır ve nikel levhalar, yabancı maddelerin giderilmesi için yoğun yüzey temizliğine tabi tutulur.

2. Sıkıştırma: Ağır haddehaneler, iki metali yakın fiziksel temasa zorlamak için büyük bir basınç uygular.

3. Isıl İşlem: Kontrollü ısı uygulaması metal atomlarının titreşmesine ve aktif olarak birbirine yayılmasına neden olur.

4. Katı Çözelti Oluşumu: Yayılan atomlar birbirine kilitlenerek kalıcı bir katı çözelti geçiş katmanı oluşturur.

Bu süreç gerçek bir metalurjik bağ oluşturur. İki metal atomik seviyede birbirinden ayrılamaz hale gelir.

Sıfır Ek Arayüz Direnci

Bu kalıcı metalurjik bağ kusursuz bir Ohmik temas oluşturur. Birleştirilen katmanlar arasında mikroskobik boşluklar veya hava boşlukları yoktur. Elektronlar nikel ve bakır bölgeleri arasında tereddüt etmeden sorunsuz bir şekilde geçer. Mekanik katmanlamalarda sıklıkla görülen mikro arklanmayı tamamen ortadan kaldırırsınız. Ayrıca standart mekanik sandviç kurulumlarında yaygın olarak görülen ani direnç artışlarını da önlersiniz.

Değerlendirme Kriterleri: Kompozit Pil Sekmelerinin Karşılaştırılması

Elektriksel İletkenlik ve İç Direnç

Bakır nikel bimetalik tırnakların ağır elektrik yüklerini Saf bakır taban, bu bileşenlerde birincil elektrik yolu görevi görür. Devredeki toplam akımın %85'inden fazlasını taşır. Sonuç olarak, genel iç direnç, saf nikel alternatifleriyle karşılaştırıldığında büyük ölçüde düşer. Bu verimlilik hızlı şarj sistemleri için kritik öneme sahiptir. ne kadar etkili taşıdığını değerlendirmemiz gerekiyor .

Termal Performans ve Isı Dağıtımı

Bakır taban, yıkıcı ısıyı hassas hücre terminallerinden hızla uzaklaştırır. İnanılmaz derecede verimli, lokalize bir ısı emici görevi görür. Bu arada dış nikel kapak, yüksek sıcaklıklarda mükemmel fiziksel stabiliteyi korur. Aşırı termal döngüler sırasında yapısal deformasyonu önler. Bu çift etkili performans, tüm pil modülünün daha güvenli olmasını sağlar.

Otomatik Kaynaklanabilirlik

Dış nikel yüzeyi oldukça öngörülebilir temas direnci sağlar. Bu öngörülebilirlik, dirençli nokta kaynak sistemleri için mükemmeldir. Ayrıca gelişmiş lazer kaynak teknikleri için istikrarlı, tutarlı enerji emilimi sunar. Bu özellikler bozulmamış, sıfır sıçrayan bağlar sağlar. Üretim hatlarında daha az makine sıkışması, daha temiz kaynak ve üstün verim elde edilir.

Korozyon Direnci

Yüksek derecede reaktif bakır çekirdek, ortam havasına maruz bırakıldığında hızla oksitlenir. Hızla yeşil bir bakır pası tabakası geliştirir. Bu oksidasyon zamanla elektrik bağlantılarını bozar. Katı nikel tabakası kalıcı bir koruyucu zırh görevi görür. Hassas bakırı nem girişinden ve sert kimyasal saldırılardan korur.

Malzeme Karşılaştırma Özet Tablosu

Yüksek Güç Paketleri için Tasarım ve Uygulama Gerçekleri

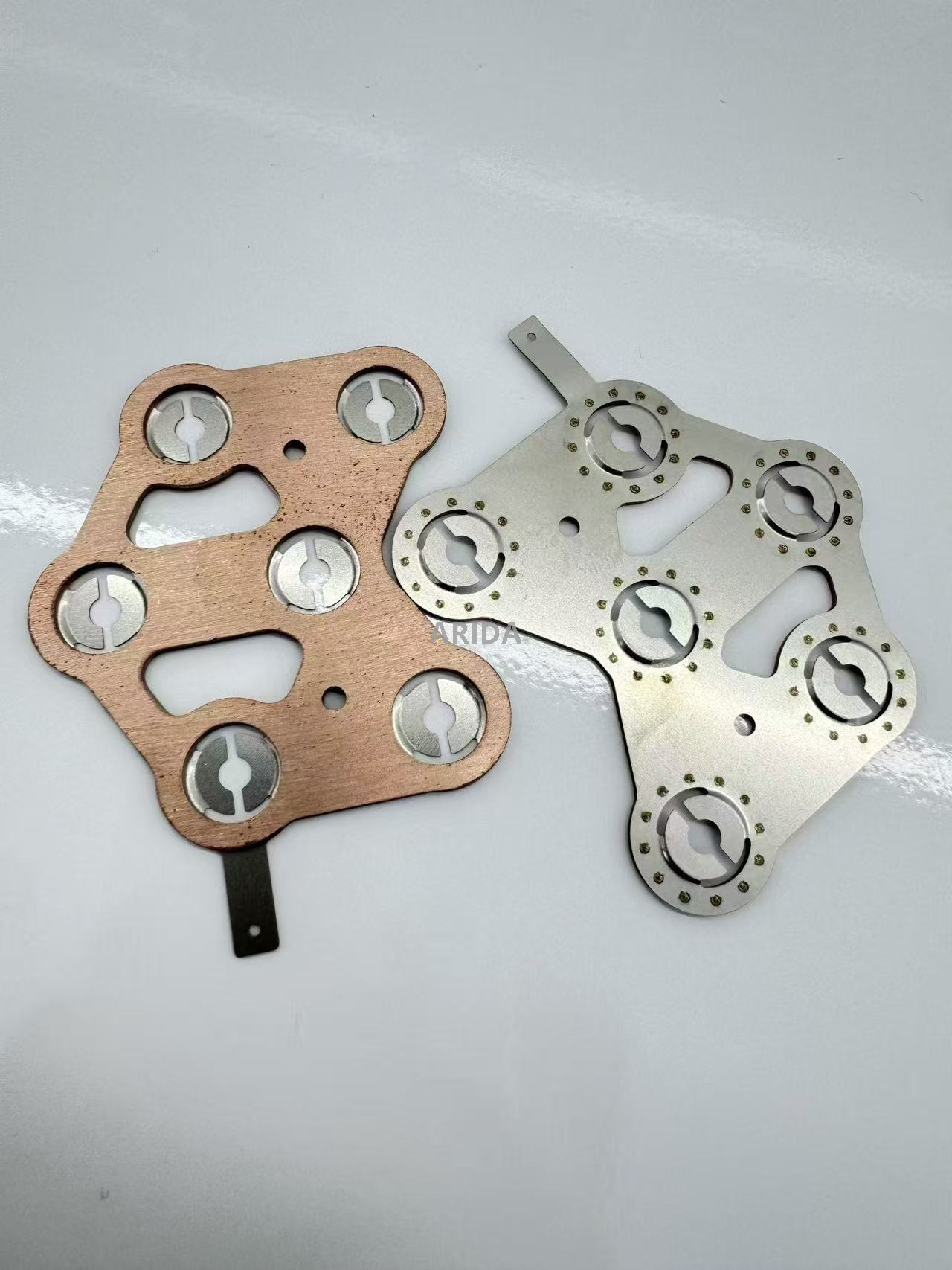

Form Faktörleri ve Geometriler

Mühendisler bu gelişmiş kompozitleri çeşitli fiziksel yinelemelerde kullanır. kullanabilirsiniz . Kompakt kese hücreleri için oldukça esnek Bu ince profiller paket montajı sırasında kolayca bükülür. Alternatif olarak, 4680 hücre gibi büyük silindirik formatlar sert, ağır hizmet tipi kompozit pil tırnakları bakır nikel bara tasarımları gerektirir. Seçilen geometri tamamen modül alanı kısıtlamalarınıza ve belirli hücre aralığı gereksinimlerinize bağlıdır.

Doğrudan BMS Entegrasyonu

Kırılgan 'spagetti kabloların' değiştirilmesi paket güvenliğini büyük ölçüde artırır. Üreticiler artık gevşek kabloları değiştirmek için özel damgalı bimetalik bağlantılar kullanıyor. Bu sert bileşenler doğrudan baskılı devre kartlarına (PCB'ler) monte edilir. Ancak PCB lehimleme işlemi sırasında bakırın ısıyı çok hızlı çekmesini engellemelisiniz. Mühendisler bunu çözmek için özel 'termal tahliye' tasarımlarından yararlanırlar. Hızlı ısı akışını kısıtlamak için metale dar boyunlu grafikler kestiler. Bu, alttaki pil hücresini kazara pişirmeden mükemmel lehim bağlantıları sağlar.

Sızdırmazlık ve Tırnak Jel Uyumluluğu

Yüksek güçlü kese hücreleri genellikle 0,2 mm'den daha kalın dahili tırnaklar kullanır. Bu daha kalın metal şeritler, kazaları önlemek için özel kenar işlemleri gerektirir. Keskin üretim çapaklarını gidermek için yandan kesilmiş kenarlar kullanmalısınız. Ayrıca yüksek dereceli izolasyon sızdırmazlık bantlarına ihtiyaç duyarlar. Çok katmanlı 'beyaz tutkal' polipropilen filmler burada en iyi performansı gösterir. Çok daha yüksek termal sızdırmazlık çalışma pencerelerine dayanırlar. Folyo delinmesini etkili bir şekilde önler, nem girişini durdurur ve uzun vadeli şişme risklerini ortadan kaldırır.

Ölçeklenebilirliği ve Üretim Verimliliğini Değerlendirme

Malzeme Verimi ve Hurda Azaltma

Yüksek hacimli üretim ortamları mutlak güvenilirlik gerektirir. Standart tek metaller sıklıkla ciddi üretim darboğazlarına neden olur. Standart bakır kağıt üzerinde cazip görünse de montaj hattında sıklıkla ani kaynak arızalarına neden olur. kullanılması Bimetalik akü konektörünün sıfıra yakın kaynak hatası üretir. Öngörülemeyen makine aksama sürelerini büyük ölçüde azaltırsınız. Kötü, sıçrayan kaynaklar nedeniyle çok daha az pahalı akü hücresini çöpe atarsınız.

Yaşam Döngüsü Uzunluğu

Üretim ölçeklenebilirliğini toplam döngü ömrü etrafında çerçevelemeliyiz. Daha düşük iç direnç, çalışma sırasında önemli ölçüde daha az ısı üretir. Pil takımının içinde daha az aktif sıvı soğutmaya ihtiyaç duyarsınız. Bu, binlerce döngü boyunca hücrelerin hassas kimyasal dengesini korur. tamamı için garanti taleplerini önemli ölçüde azaltır EV akü ara bağlantı sisteminin . Soğutucu paket her zaman daha uzun ömürlü bir pakettir.

Kısa Listeleme Mantığı

Doğru metali seçmek, uygulamanızın tam olarak anlaşılmasını gerektirir. İşte mühendislik ekibiniz için net bir mantıksal çerçeve:

• Aşağıdaki durumlarda Saf Nikel kullanın: Zorlu ortamlar için düşük çekimli cihazlar üretiyorsanız. Tıbbi monitörler ve temel tüketici elektroniği bu profile mükemmel şekilde uyar.

• Aşağıdaki durumlarda Bimetalik Kompozitleri kullanın: Yüksek C-oranlı deşarj paketlerinin mühendisliğini yapıyorsanız. Otomatik elektrikli araç modüllerinde üstündürler. Ayrıca son derece dar termal bütçelerle karşı karşıya kalan ölçeklenebilir enerji depolama raflarını da mükemmel şekilde desteklerler.

• Aşağıdaki durumlarda Nikel Kaplamalı Çelikten kaçının: Basit, düşük akımlı bir prototipin ötesinde bir şey inşa ediyorsanız. Ağır güç çekişleri için güvenli değildir.

Çözüm

Bakır-nikel bimetalik çözümler, termal gereklilik ile otomatik üretim gerçekliği arasındaki hayati boşluğu dolduruyor. Aşırı akım taşıma kapasitesini günlük üretim hattı güvenilirliğiyle dengelerler. Modern enerji depolaması için en üst düzeyde iletken otoyol sağlarlar.

Paket kaynağındaki mevcut arıza oranlarınızı derhal denetlemenizi öneririz. En yüksek operasyonel yüklerde mevcut tek metal baralarınızda kapsamlı termal görüntüleme çalıştırın. Son olarak, lazer kaynak parametrelerinizi doğrulamak için örnek bimetalik kuponlar isteyin. Bugün yüksek güçlü paket tasarımlarınızdan ödün vermeyi bırakın.

SSS

S: Nikel kaplı bakır ile bakır-nikel bimetalik tırnaklar arasındaki fark nedir?

C: Kaplama mikro-ince bir yüzey işlemidir. Mekanik stres veya derin kaynak nüfuziyeti altında kolayca pul pul dökülür. Bimetalik kompozitler kalın, yapısal olarak önemli malzeme katmanları içerir. Yüksek akım akışlarını ve agresif, otomatik kaynak ortamlarını güvenli bir şekilde idare etmek için metalurjik olarak kalıcı olarak birbirine bağlanırlar.

S: Bakır-nikel bimetalik tırnakları standart dirençli nokta kaynak makineleriyle kaynaklayabilir misiniz?

C: Evet, yapabilirsiniz. Üstteki nikel tabakası gerekli elektrik direncini oluşturur. Sorunsuz bir şekilde lokalize edilmiş mükemmel bir kaynak külçesi üretir. Saf bakır bileşenleri kaynaklamak için normalde gerekli olan devasa güç artışlarına veya özel ekipmanlara ihtiyacınız yoktur.

S: EV akü ara bağlantılarının ortak kalınlık ve genişlik özellikleri nelerdir?

C: Genişlikler genellikle 3 mm'den 10 mm'ye kadar değişir. Bu tamamen sizin özel hücre aralığınıza bağlıdır. Toplam kompozit kalınlıkları genellikle 0,1 mm ile 0,3 mm arasındadır. Mega ölçekli araç paketleri sıklıkla özel boyutlandırma ve benzersiz damgalama gerektirir.

S: Bimetalik bir sekme, kese hücreleri için özel sekme jelleri gerektirir mi?

C: Evet, sıklıkla bunu yapıyorlar. Yüksek güçlü sekmeler, gelişmiş çok katmanlı PP filmler gerektirir. Endüstri uzmanları bunlara genellikle 'beyaz tutkal' adını verir. Bunlar, daha yüksek termal sızdırmazlık operasyon pencerelerine güvenli bir şekilde dayanır. Ayrıca keskin kenarların kısalmasını önler ve neme bağlı pil şişmesini durdururlar.
