Yeni Enerji Akü Bağlantı Sistemlerinde Bakır-Nikel Bimetalik Kompozitler

Özet: Yeni Enerji Araçları (NEV'ler) ve büyük ölçekli Enerji Depolama Sistemleri (ESS) hızla geliştikçe, güç aküsü modülleri, yüksek akım iletimi, termal yönetim ve bağlantı güvenilirliği açısından giderek daha sıkı gereksinimlerle karşı karşıya kalmaktadır. Geleneksel tek metal bağlantı malzemeleri (saf nikel veya saf bakır gibi), yüksek enerji yoğunluklu pil paketlerinin kapsamlı performans taleplerini karşılamakta zorlanıyor. Bu makale, çok hücreli pil düzeneğinde Bakır-Nikel Bimetalik Kompozitlerin mikroskobik arayüzey özelliklerini, elektro-termal fiziksel özelliklerini ve uygulama avantajlarını sistematik olarak araştırmaktadır. Araştırmalar, gelişmiş rulo kaplama ve damgalama işlemleriyle üretilen bakır-nikel kompozit şeritlerin ve baraların mükemmel metalurjik bağlanma sağladığını gösteriyor. Yüksek derecede yansıtıcı malzemelerle ilişkili kaynak zorluklarını mükemmel bir şekilde çözerken sistemin iç direncini önemli ölçüde azaltırlar ve akü paketlerinin yapısal stabilitesi ve güvenliği için malzeme düzeyinde ideal bir çözüm sunarlar.

1. Giriş

Lityum iyon akü modüllerinin montajı sırasında hücreler arasındaki seri ve paralel bağlantılar, tüm sistemin güç çıkışını ve güvenliğini belirleyen kritik faktörlerdir. Şu anda sektördeki ana bağlantı malzemeleri aşağıdaki teknik darboğazlarla karşı karşıyadır:

• Saf Nikel: Mükemmel oksidasyon direncine ve olağanüstü nokta/lazer kaynak performansına sahip olmasına rağmen elektriksel direnci nispeten yüksektir. Yüksek akım şarj/deşarj koşullarında, saf nikel konektörler önemli Joule ısınması üretir ve bu da yalnızca enerji kaybına değil aynı zamanda yüksek termal kaçak riskine de yol açar.

• Saf Bakır: Son derece düşük elektrik direncine ve üstün termal iletkenliğe sahiptir. Ancak bakırın lazer soğurma oranı (kızılötesi spektrumda) çok düşüktür ve geleneksel dirençli nokta kaynağı sırasında 'elektrot yapışmasına' ve hatalı kaynaklamaya eğilimlidir. Bu, düşük işleme verimine yol açarak büyük ölçekli otomatik üretim hatlarında doğrudan uygulamayı zorlaştırır.

Bu tek metalli malzemelerin fiziksel sınırlamalarını aşmak için Bakır-Nikel Bimetalik Kompozitler, pil bağlantı malzemeleri alanında bir araştırma noktası ve ana endüstriyel uygulama olarak ortaya çıkmıştır.

2. Mikroyapı ve Arayüzey Metalurjik Bağlanma

Bakır-nikel kompozitlerinin temel teknolojisi, iki metal arayüzün bağlanma kalitesinde yatmaktadır. Modern, yüksek kaliteli bakır-nikel kompozit şeritler genellikle soğuk hadde kaplama veya sıcak haddeleme teknikleri kullanılarak üretilir.

Taramalı Elektron Mikroskobu (SEM) altında, yüksek kaliteli bakır-nikel kompozitlerin arayüzü yoğun, boşluksuz bir özellik sergiliyor. Hem bakır (Cu) hem de nikel (Ni), Yüz Merkezli Kübik (FCC) kristal kafeslere ve çok benzer atom yarıçaplarına sahip olduğundan, iki metalin atomları, kaplama işleminin basıncı ve ısıl işlemi altında arayüzde birbirine geçerek ultra ince bir katı çözelti geçiş katmanı oluşturur. Bu Metalürjik Bağ, malzemeye yalnızca son derece yüksek tabakalar arası soyulma mukavemeti kazandırmakla kalmaz (sonraki damgalama ve bükme işlemleri sırasında tabakalara ayrılmayı etkili bir şekilde önler), aynı zamanda elektronlar arayüzden geçerken (yani iyi bir Ohmik temas elde edildiğinde) hiçbir ek temas direncinin oluşmamasını da sağlar.

3. Temel Fiziksel Özelliklerin Analizi

3.1 Yüksek Akım Kapasitesi ve Düşük İç Direnç

Bakır-nikel bimetalik yapıda kalınlığın büyük kısmını oluşturan saf bakır taban tabakası akım taşıma görevinin %85'inden fazlasını üstlenir. Aynı boyutlardaki saf nikel tırnaklarla karşılaştırıldığında, kompozit bir yapının benimsenmesi, konektörün genel iç direncini %60'tan fazla azaltabilir. Bu ultra düşük iç direnç özelliği, pil modülünün şarj ve deşarj C hızı performansını büyük ölçüde artırır ve hat kayıplarını etkili bir şekilde azaltır.

3.2 Üstün Termal Yönetim

Güç akü paketlerinde ısı birikimi, güvenlik kazalarına neden olan temel faktördür. Bakır-Nikel Bimetalik Bara, tüm yapısal yüzey boyunca şarj ve deşarj sırasında hücre terminalleri tarafından üretilen lokal ısıyı hızlı bir şekilde iletmek ve dağıtmak için bakırın yüksek termal iletkenliğini kullanır. Pil takımının sıvı veya hava soğutma sistemleriyle birleştiğinde bu, modülün maksimum sıcaklık ve sıcaklık farklarını önemli ölçüde azaltır.

3.3 Kaynak Yapılabilirlik ve İşleme Performansı

Hassas bir şekilde kaplanmış lokalize nikel tabakası, saf bakırın kaynak zorluklarını tamamen çözer. Nikel katmanı, lazer enerjisini stabil bir şekilde emebilir ve bir kaynak külçesi oluşturmak için dirençli nokta kaynağı sırasında uygun temas direnci sağlayabilir. Test verileri, hücre nokta kaynağı için bakır-nikel kompozitleri kullanıldığında kaynak çekme kuvvetinin endüstri standartlarını çok aştığını göstermektedir. Ayrıca kaynak noktaları pürüzsüz ve sıçramasızdır, bu da otomatik üretim hatlarındaki çok delikli akü baralarının verim oranını önemli ölçüde artırır.

4. Modern Pil Mühendisliğindeki Uygulamalar

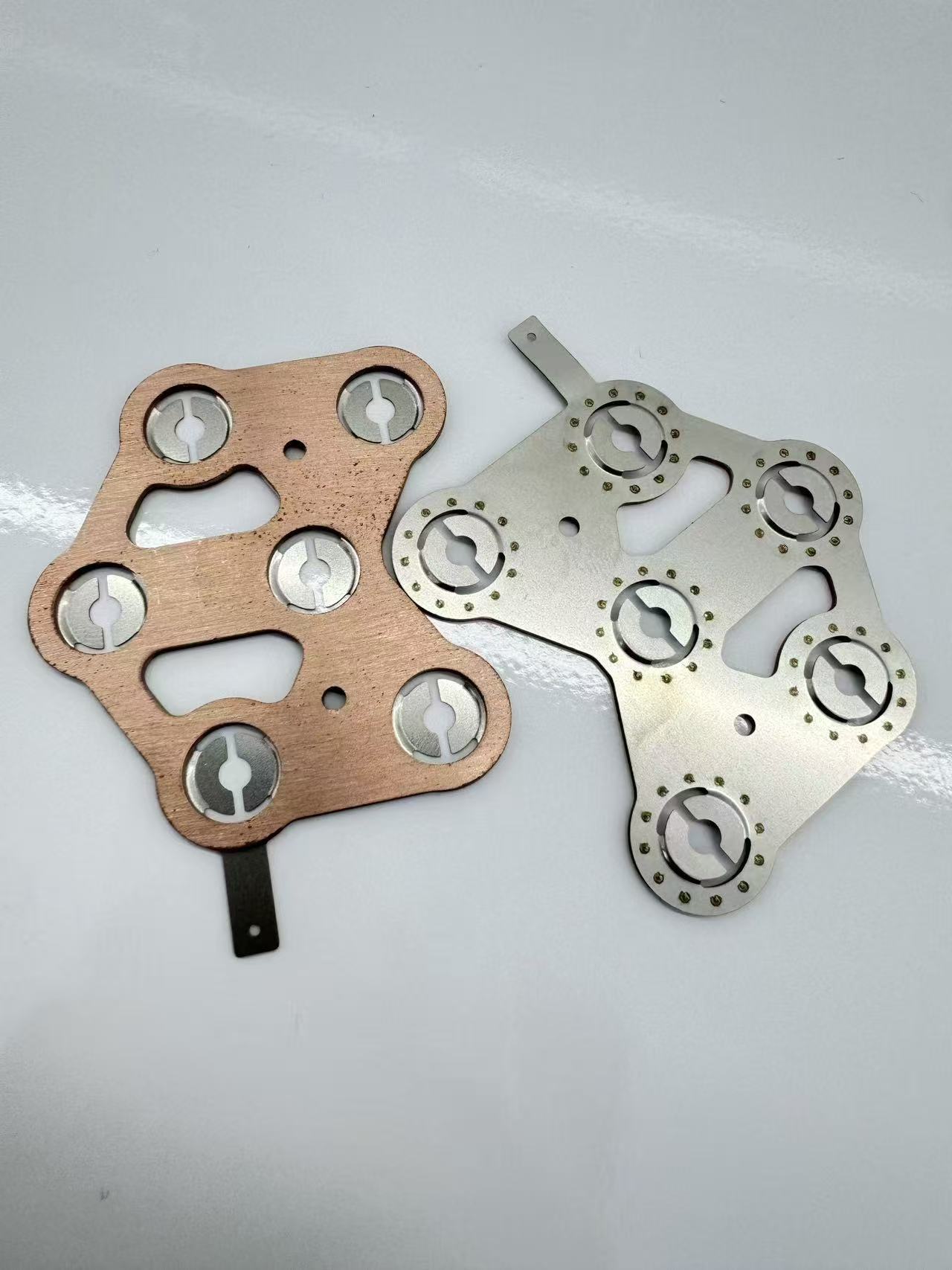

Yukarıda belirtilen mükemmel kapsamlı performansa dayanarak, özelleştirilmiş hassas bakır-nikel bimetalik damgalı parçalar aşağıdaki ileri alanlarda yaygın olarak uygulanmaktadır:

• Elektrikli Araç (EV & HEV) Güç Akü Paketleri: Çok hücreli modüller (18650, 21700 ve 4680 büyük silindirik hücreler gibi) için akım toplayıcı ve bara görevi görerek titreşime dayanıklı, yüksek akımlı fiziksel bağlantılar sağlar.

• Enerji Depolama Sistemleri (ESS): Yüksek voltajlı, büyük kapasiteli enerji depolama kabinlerinde uzun yaşam döngüleri boyunca bağlantı stabilitesinin ve son derece düşük ısı üretiminin sağlanması.

• Light Motive Gücü ve Mikro Mobilite (E-bisikletler ve Elektrikli El Aletleri): Alanı kısıtlı pil paketleri için kompakt ve verimli iletken bağlantı çözümleri sağlar.

5. Sonuç

Ustaca yapısal tasarım ve gelişmiş kaplama işlemleri sayesinde, bakır-nikel bimetalik kompozitler 'yüksek elektrik ve termal iletkenlik' ile 'yüksek güvenilirliğe sahip kaynaklama'nın mükemmel birleşimini başarılı bir şekilde elde eder. Yüksek enerji yoğunluğuna sahip, yüksek güçlü pil modüllerinin tasarımı için geniş derecelerde özgürlük sağlayarak mühendislik uygulamalarındaki tek metal malzemelerin doğasında olan sınırlamaların üstesinden gelir. Gelecekte, rulo kaplama hassasiyetinin daha da geliştirilmesi ve lokalize nikel kakma ve özel damgalama teknolojilerinin olgunlaşmasıyla birlikte, bakır-nikel bimetalik konektörler kaçınılmaz olarak küresel yeni enerji tedarik zincirinde daha da yeri doldurulamaz bir temel taşı rolü oynayacaktır.
